视觉光源有哪些？都用来检测哪些场景？

在选择机器视觉光源的时候，我们先要清楚机器视觉光源都有哪些？都用来检测哪些场景？这样才好选择适合自己的光源，当然这只是前提，缩小范围之后，还是要先打光测试一下，确定最好的效果，才选定最终的光源，这是后话，现在先来认识下视觉光源的种类和检测场景吧，如下：

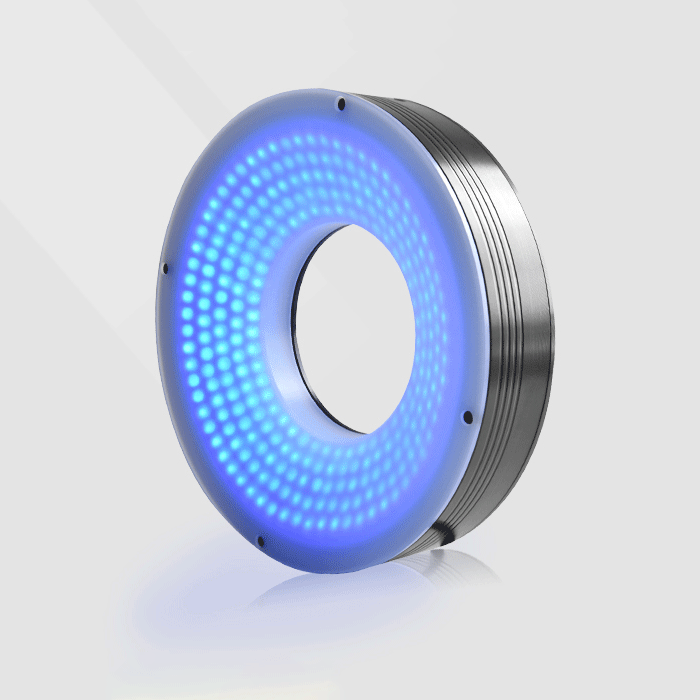

1.环形光源：由高密度LED经结构优化设计阵列而成，性能稳定，亮度高，安装方便。以不同照射角度，不同颜色组合直接照射在被测物上，可避免照射阴影现象，突显成像特征，也可结合漫射板使用，使光线更为均匀，柔和。

环形光源检测范围:IC等半导体产品外观字符检测、PCB电路基板与元件检测、通用外观检测等。

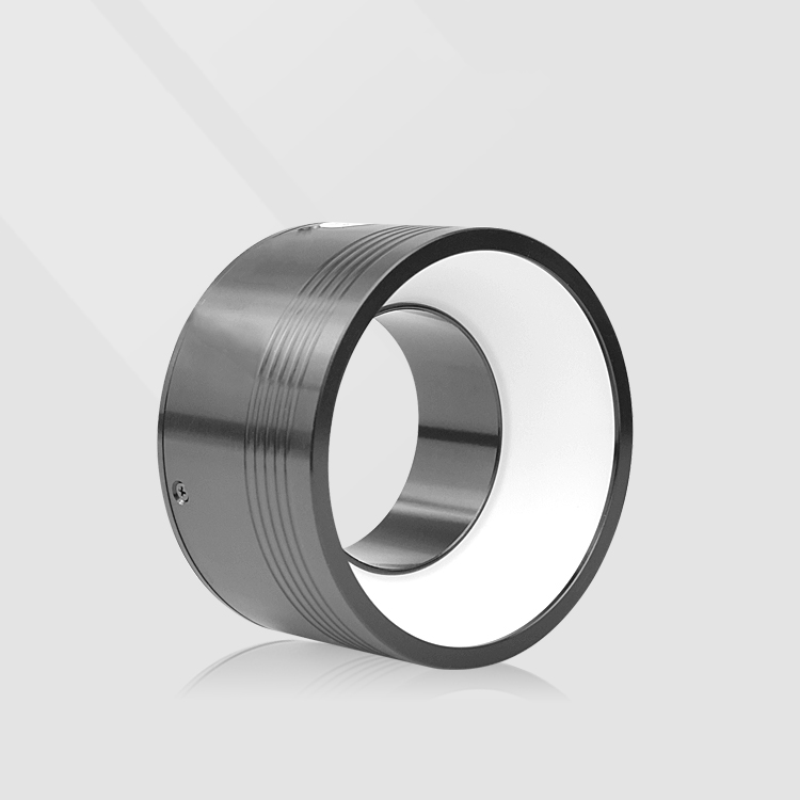

2.环形无影光源：它的LED颗粒具有独特的结构阵列，LED光经过特殊的漫射导光板后，在光源中心正下方形成一片均匀的照明区域，并具有类似于圆顶无影灯照射效果，不同的工作高度能形成不同的光照环境，针对不同产品的检测类型使用。

环形无影光源检测范围︰高反光但不平整表面划痕、缺陷检测、印刷条码、指纹、图文、高亮金属手机外壳面板字符检测。

3.AOI光源：采用不同角度多色光，多色多角度照射，能准确反应物体表面立体信息。

AOI光源检测范围:电路板焊锡检测、多层次物件检测、多颜色字符检测。

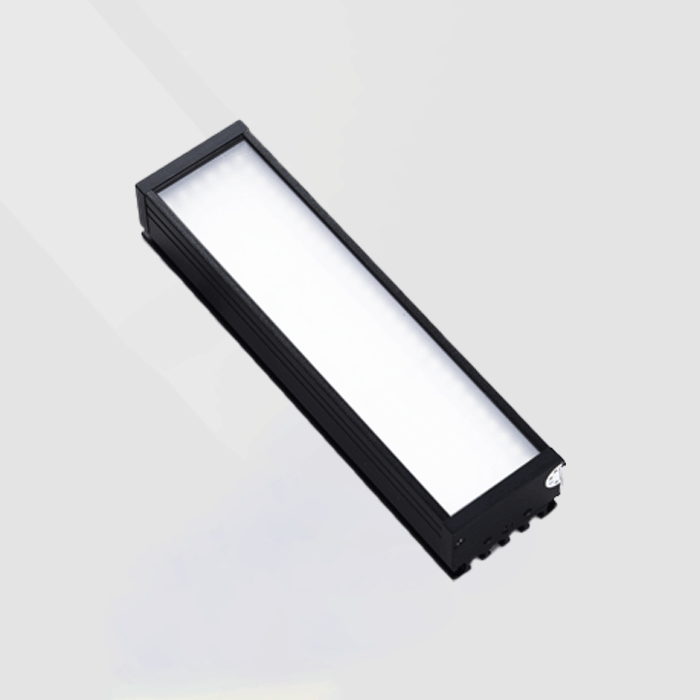

4.高均匀条形光源：经结构优化调整，贴片LED灯珠密集排列，光源发光区视场角更大，亮度高，性能稳定，可根据不同长度自由定制，配合不同颜色，不同角度多个光源自由组合，照射角度也可根据检测需求随意调整。

高均匀条形光源检测范围︰大幅面字符检测、大工件定位检测、PCB板线路检测。

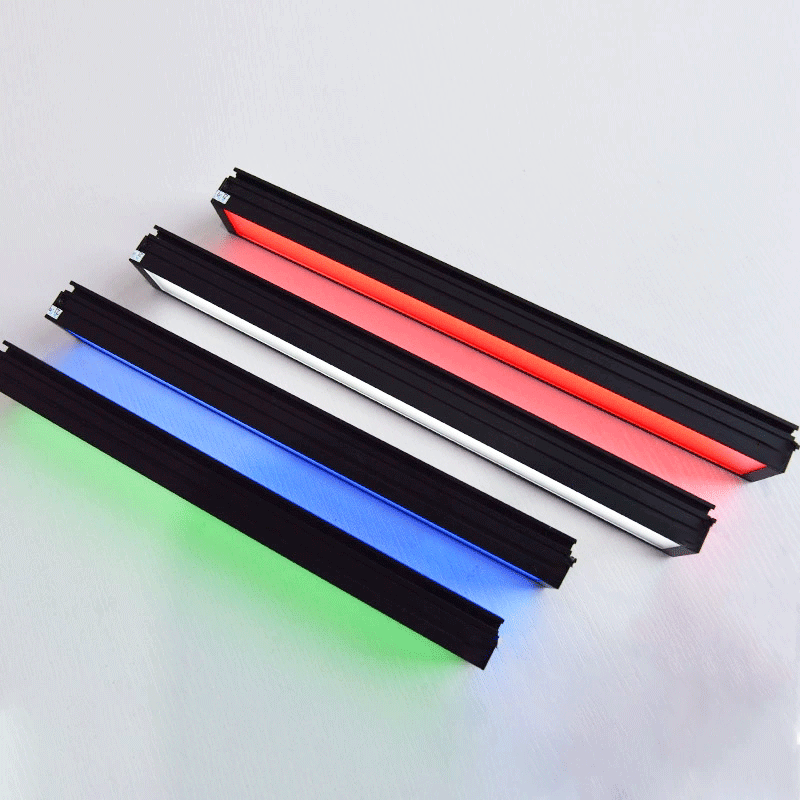

5.条形光源：特别适用于大尺寸特征的成像场合，其长度可按要求定制，并可根据实际需求选择光源颜色，多个条形光源也可自由组合，照射角度也可根据检测需求随意调整。

条形光源检测范围︰检测包装破损、检测LCD字符、定位标记、液晶元件、金属表面检、检测连接器引脚平整度。

6.高亮条形光源：经结构优化调整，大功率灯珠密集排列，光源发光区亮度高，性能稳定，可根据不同长度自由定制，配合不同颜色，不同角度多个光源自由组合，照射角度也可根据检测需求随意调整。

高亮条形光源检测范围︰大幅印刷面字符检测、大工件定位检测、PCB板丝印检测。

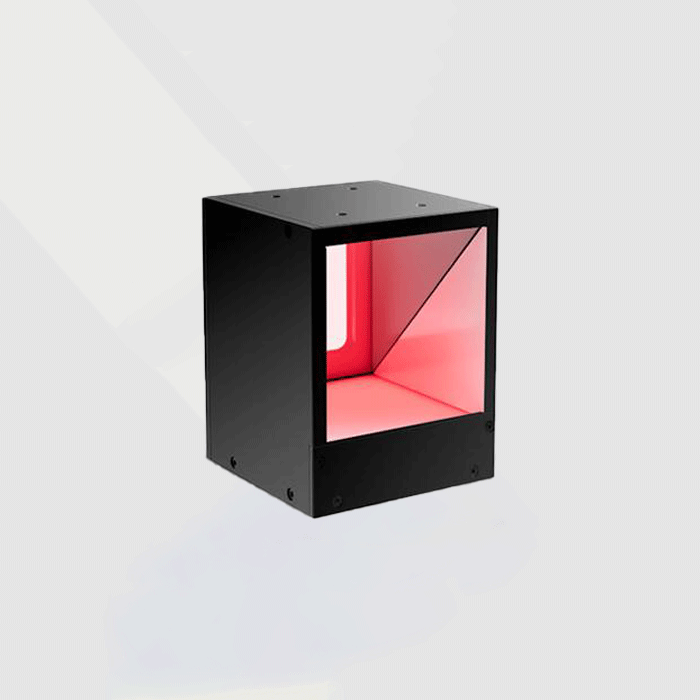

7.同轴光源：高密度的LED阵列发射出高强度均匀光，通过一种带有特殊涂层的半透镜面反射出的光线与相机在同一轴线上，并可消除采集图像的重像和反光现象，适合于经过镜面加工的工件表面划痕的检测。

同轴光源检测范围∶检测晶片上的激光标注、高反光面的划伤检测、检测金属、玻璃上的二维码。

8.平行同轴光源：大功率高亮LED光源发出的散射光经特殊透镜模组，光学玻璃后，形成平行光，其光线能以同样的角度到达到任何物体的表面，特别适合于光洁平面的缺陷检测，激光雕刻识别等。

平行同轴光源检测范围︰检测CD、DVD及蓝光光碟表面污点、划痕、污渍等、检测反光平面上的划痕、检测玻璃上的微小气泡激光雕刻字符的识别。

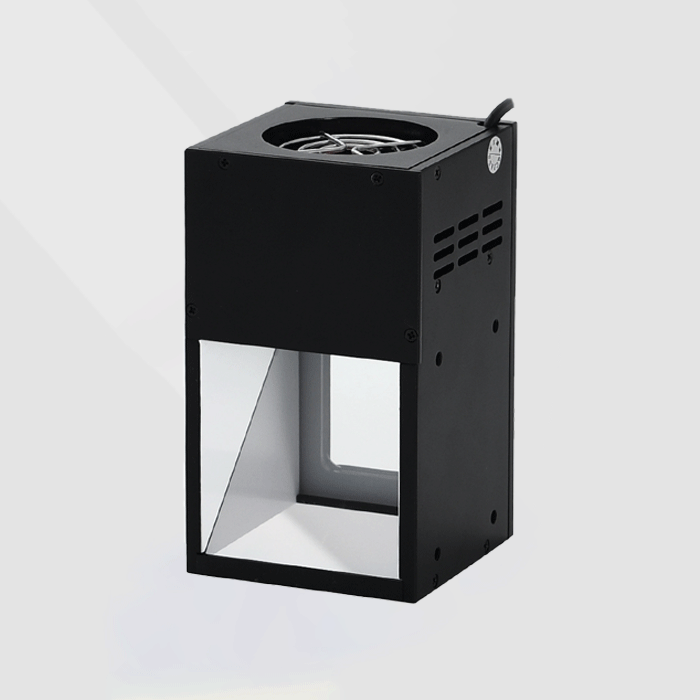

9.高亮同轴光源高密度高功率的LED阵列发射出高强度高亮均匀光，通过一种带有特殊涂层的半透镜面反射出的光线与相机在同一轴线上，并可消除采集图像的重像和反光现象，适合于经过镜面加工的工件表面划痕的检测。

高亮同轴光源检测范围:晶片检测、贴合检测、二维码、标点、污点检测。

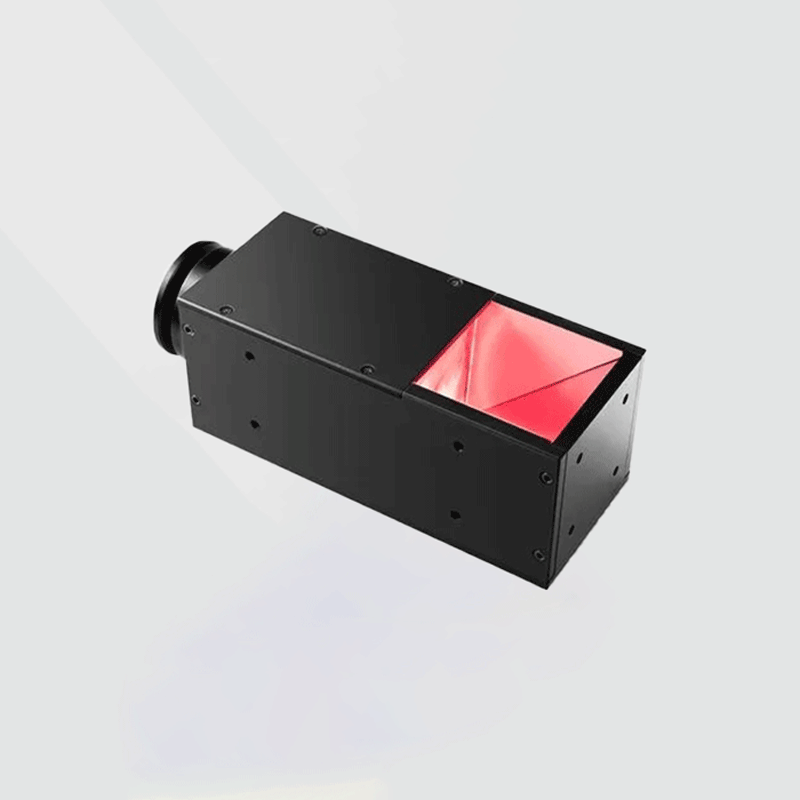

10.转角同轴光源：高密度高功率的LED阵列发射出高强度高亮均匀光，通过一种带有特殊涂层的半透镜面反射出的光线与相机在同一轴面上，亦可通过特殊涂层的半透镜折射物体，在特殊的结构下，节约了空间并达到了效果。

转角同轴光源检测范围:字符检测、尺寸检测、二维码、标点、污点检测。

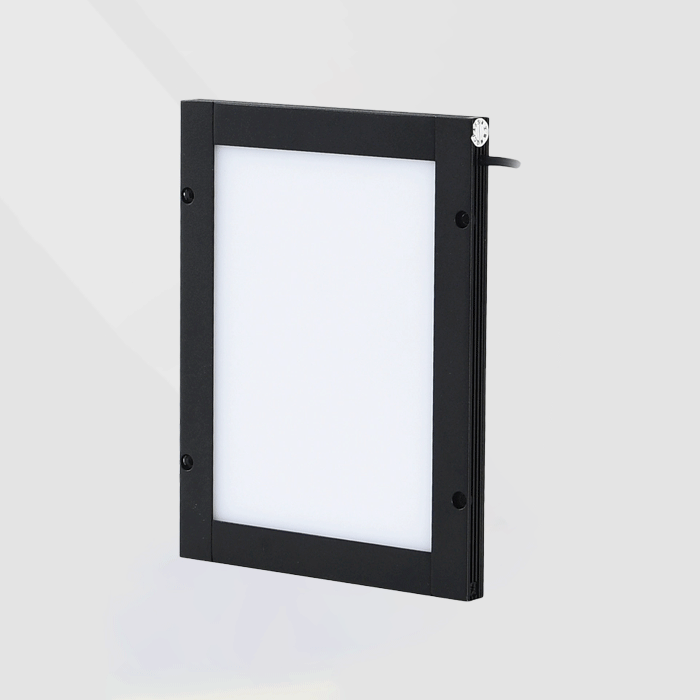

11.侧面导光源：是一种平面光源，LED经结构优化均布在光源四周或两侧，经特殊导光板导光均匀照射发光，又由于结构优化，光源厚度只有面光源的2/3，适合用于外型轮廓检测场合。

侧面导光源检测范围︰外型轮廓尺寸测量、玻璃瓶破损、瓶内异物检测、透明物体表面划痕、脏污检测、物品定位检测。

12.开孔侧面导光源：是一种平面照明光源，LED经结构优化均布在光源四周或两侧，经特殊导光板导光均匀照射发光，又由于结构优化，光源重量只有面光源的2/3，适合用于外型轮廓检测场合。

开孔侧面导光源检测范围︰外型轮廓尺寸测量、玻璃瓶破损、瓶内异物检测、透明物体表面划痕、脏污检测、物品定位检测。

13.面光源：是一种平面光源，LED经结构优化后均匀布在光源底部，经漫反射后在表面形成一片均匀的照射光。通常用于外形轮廓检测场合。

面光源检测范围︰外形轮廓测量、加工尺寸测量、玻璃瓶破损、异物检测、透明物体表面划痕、污渍或内部异物、破损等检测。

14.平行面光源：是一种平面照明光源，LED经结构优化后均匀布在光源底部，经漫反射，平行膜，增亮膜后在表面形成一片平行均匀的照射光。通常用于外形轮廓检测场合。

平行面光源检测范围︰外形轮廓测量、加工尺寸测量、玻璃瓶破损、异物检测、透明物体表面划痕、污渍或内部异物、破损等检测。

15.点光源：LED点光源具有发光强度高，发光面积小等优点，在机器视觉系统中可单独使用，也可配合显微镜镜头或带同轴镜头使用。

点光源检测范围︰检测微小元件、适用于安装空间较小的视觉系统、LCD面板检测、MARK点定位。

16.圆顶光源：是一种漫反射无影光源，结构具有积分效果的半球面反光膜内壁，反射出的光线能够全方位均匀照在被测物体上。

圆顶光源检测范围︰检测反光、不平整表面、曲面、凹凸面、弧面检测、检测电容器表面破损、凹凸面字符、线条检测。

17.线性光源：是采用特殊柱面透镜聚光，将高亮度LED进一步聚集成超高线光，且具有很好的均匀性与一致性，长度可根据要求定制。

线性光源检测范围∶大幅面印刷品表面缺陷检测、大幅面尺寸定位检测、PCB板线路检测、LCD、TP屏外观检测。

18.高亮线性光源：是采用特殊柱面透镜聚光，将大功率高亮度LED进一步用柱面聚光镜聚集成超高线光，并加装风扇，使其温度不会因功率过高而发热严重，具备高亮度，并且具有很好的均匀性与一致性，长度可根据要求定制。

高亮线性光源检测范围︰大幅面印刷品表面缺陷检测、大幅面尺寸定位检测、PCB板线路检测、大幅面缺陷检测。

19.同轴线光源：同轴线性光源是采用特殊柱面透镜聚光，将高亮度LED进一步聚集成超高线光，并组合同轴光源原理，经结构特殊处理，做到同轴光源与线光源的特性，有很好的均匀性与一致性，长度可根据要求定制。

同轴线性光源检测范围:大幅面印刷品表面缺陷检测、大幅面尺寸定位检测、PCB板线路检测。

20.圆形漫射光源：光源经过反射出光，均匀度更高，主要应用于外观检测，轮廓定位，划痕划伤检测等

21.方形无影光源：光源经过反射出光，均匀度更高，主要应用于外观检测，轮廓定位，划痕划伤检测等
