环形光源

服务热线：13924345841

详细介绍

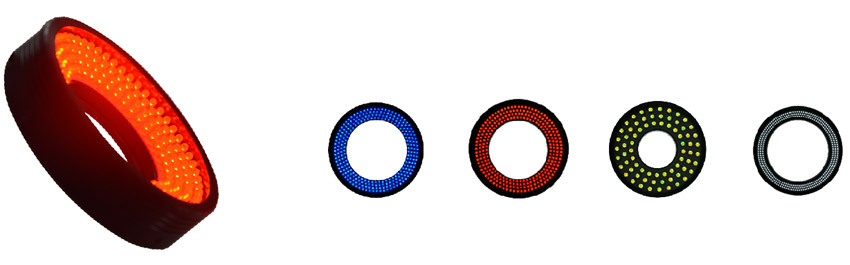

环形光源由高密度LED经结构优化设计阵列而成，性能稳定，亮度高，安装方便。

以不同照射角度，不同颜色组合直接照射在被测物上，可避免照射阴影现象，突显成像特征，也可结合漫射板使用，使光线更为均匀，柔和。

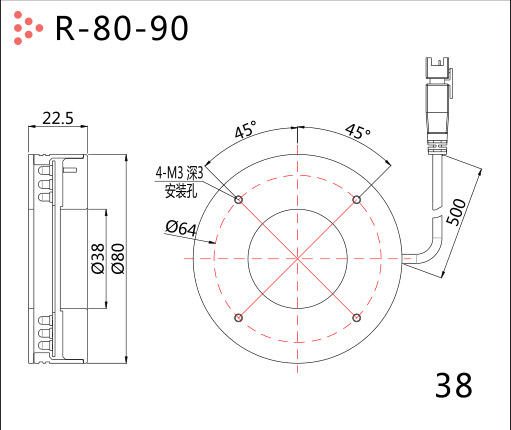

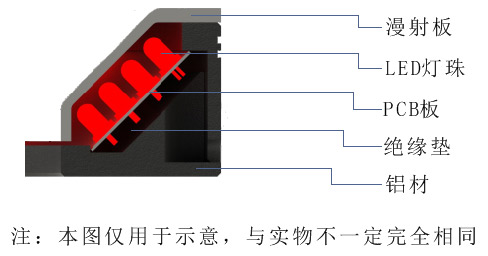

剖面结构图

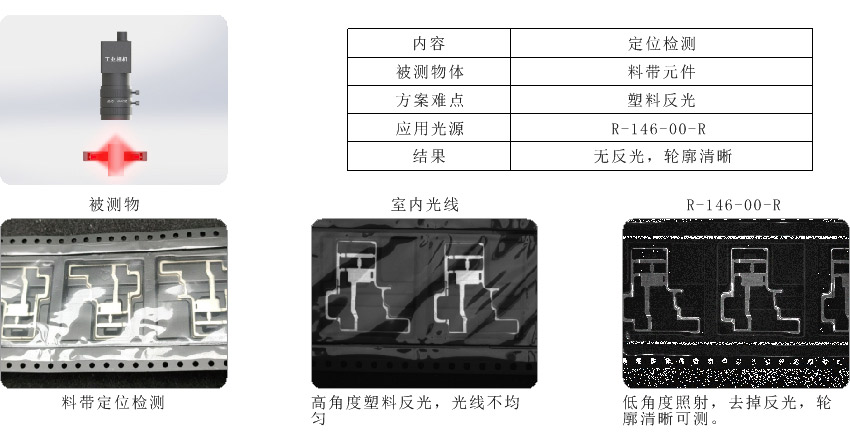

低角度环形光源打光案例

中角度环形光源打光案例

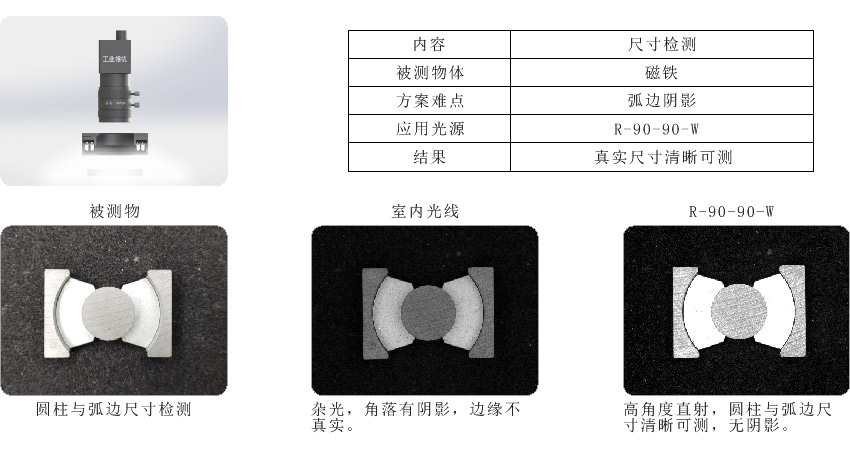

高角度环形光源打光案例

产品型号规格

命名规则
Naming rules

R
环形光源
Ring light source

34
外径
External diameter

75
发光角度
Luminous angle

R
发光颜色
Luminous color

序号 Serial number	外径 external diameter	型号Model	电压 Voltage	功率(W) power			重量(g) weight
序号 Serial number	外径 external diameter	型号Model	电压 Voltage	R	W/B/G	IR（940nm）	重量(g) weight

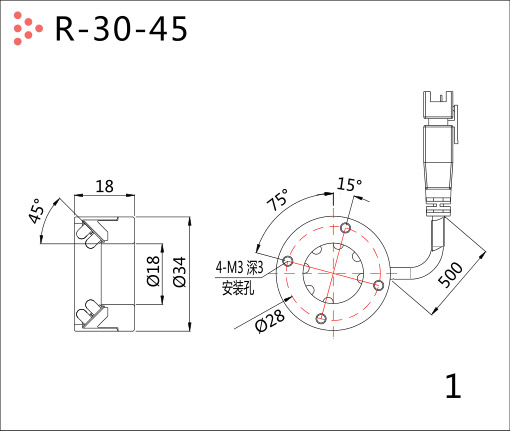

1	30+	R-30-45	24	1	1.4	1.4	≈40

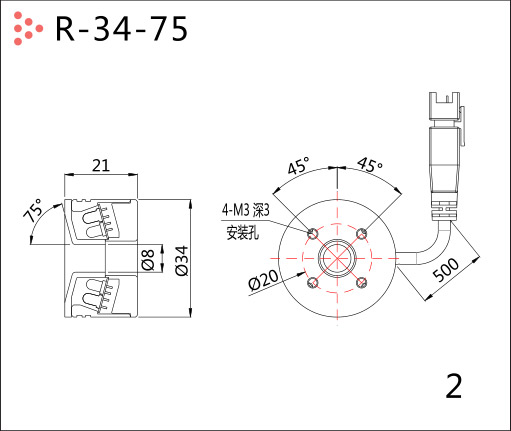

2		R-34-75	24	1	1.8	1.4	≈40

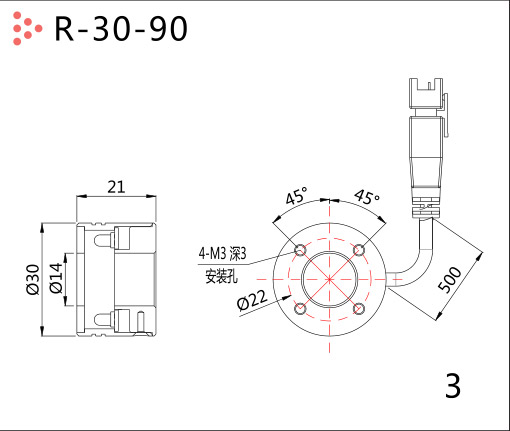

3		TR-30-90	24	0.4	0.7	0.7	≈30

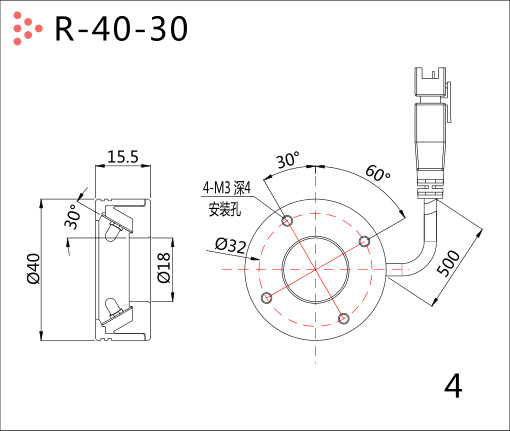

4	40+	R-40-30	24	0.7	0.7	0.7	≈40

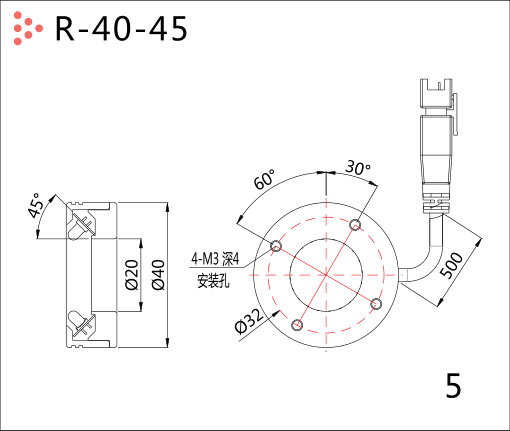

5		R-40-45	24	0.7	0.7	0.7	≈40

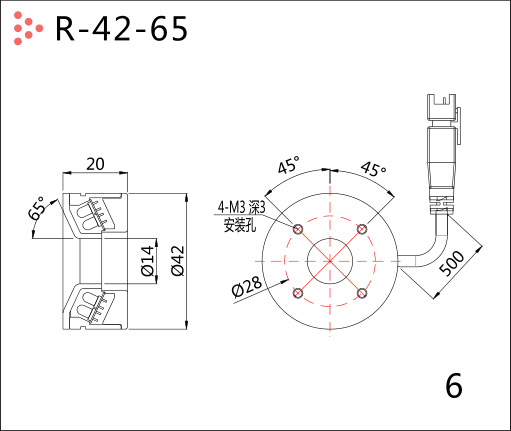

6		R-42-65	24	1.4	2.1	2.1	≈50
7		TR-40-90	24	0.7	1	1.4	≈40
8	50+	R-50-20	24	1.4	2.1	2.1	≈50

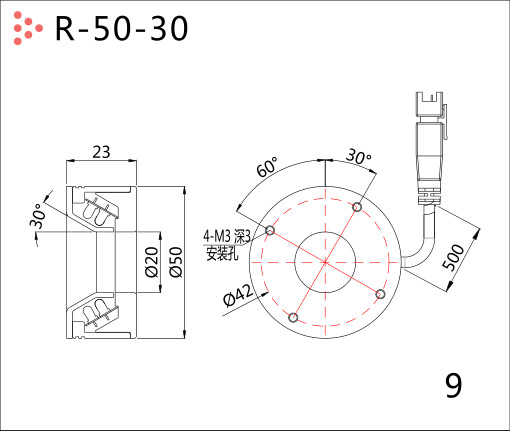

9		R-50-30	24	1.4	2.1	2.1	≈50

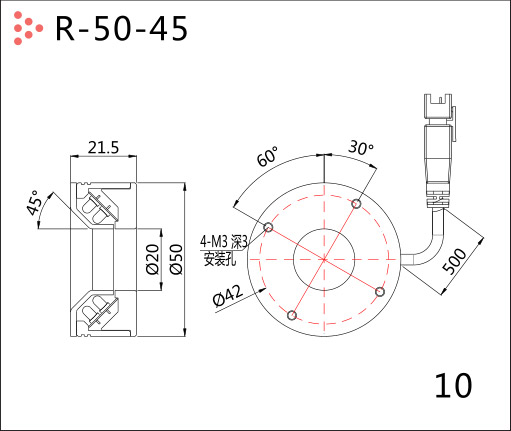

10		R-50-45	24	1.4	2.1	2.1	≈50

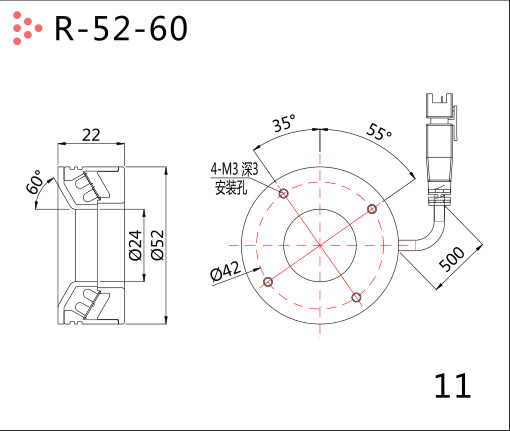

11		R-52-60	24	2.1	3.2	2.8	≈70

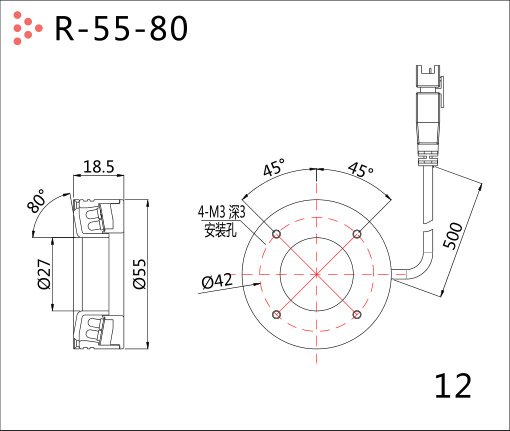

12		R-55-80	24	1.8	2.8	2.1	≈70

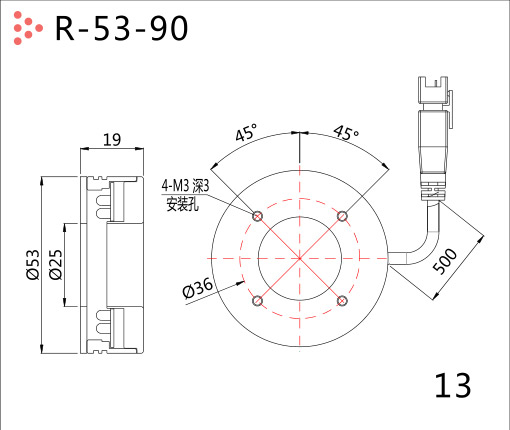

13		TR-53-90	24	1.8	2.8	2.1	≈70

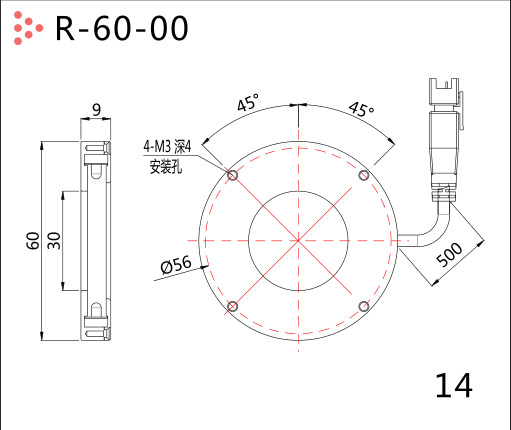

14	60+	R-60-00	24	1	1.4	1.4	≈40

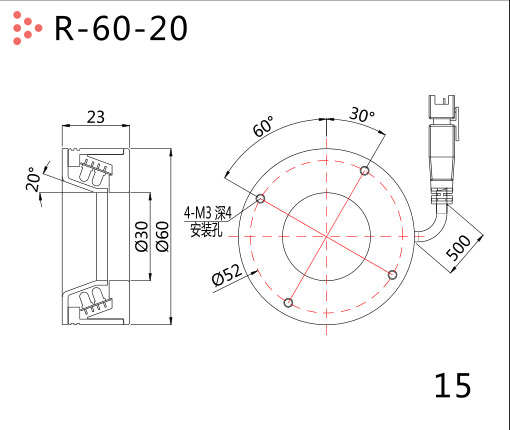

15		R-60-20	24	1.8	2.5	2.1	≈90
16		R-60-30	24	2.1	3.2	2.8	≈100

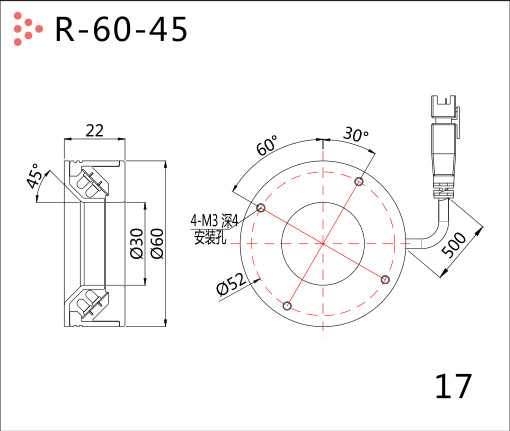

17		R-60-45	24	1.8	2.8	2.8	≈100
18		R-66-60	24	3.6	6	5	≈130

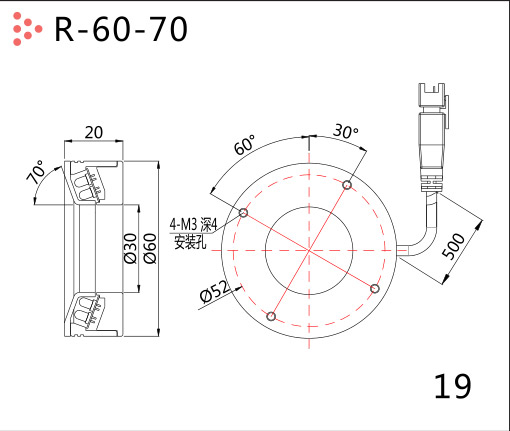

19		R-60-70	24	1.8	2.8	2.8	≈100

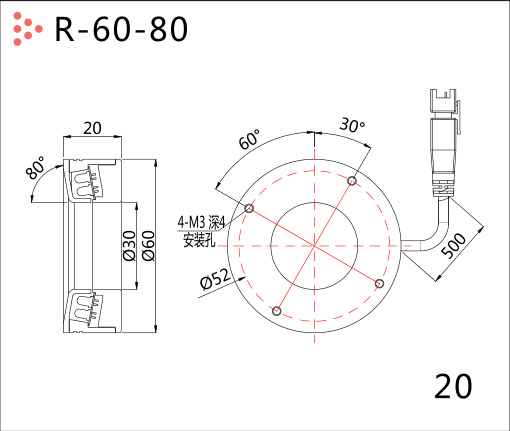

20		R-60-80	24	1.8	2.8	2.8	≈100
21		TR-60-90	24	1.8	2.8	2.8	≈110

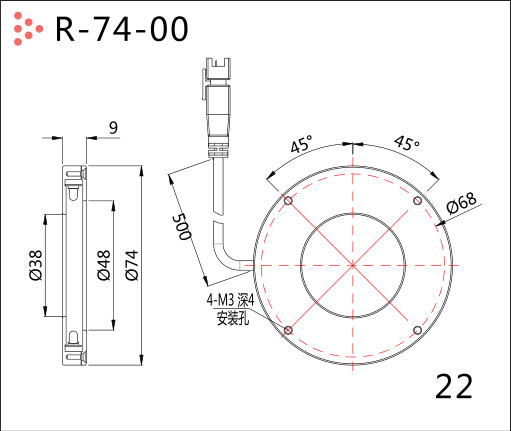

22	70+	R-74-00	24	1	1.8	2.1	≈120

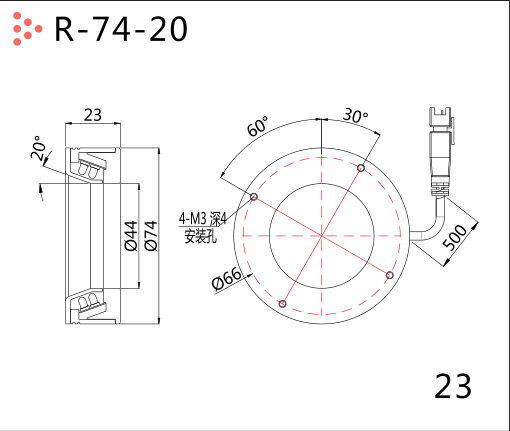

23		KR-74-20	24	3	3	3	≈120

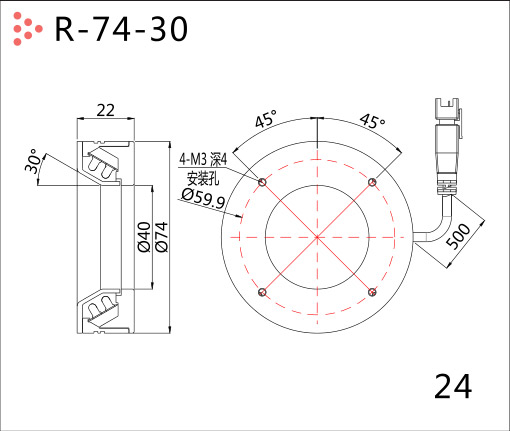

24		KR-74-30	24	3	3	3	≈120

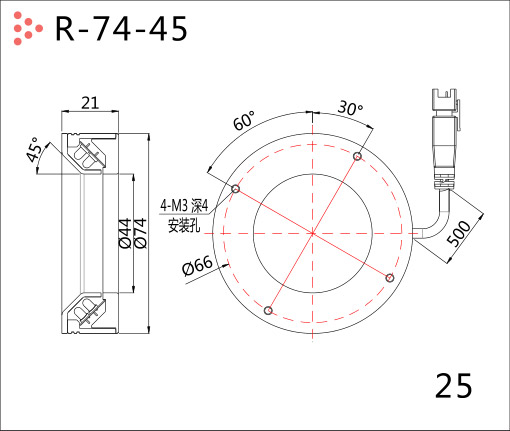

25		KR-74-45	24	3	3	3	≈120

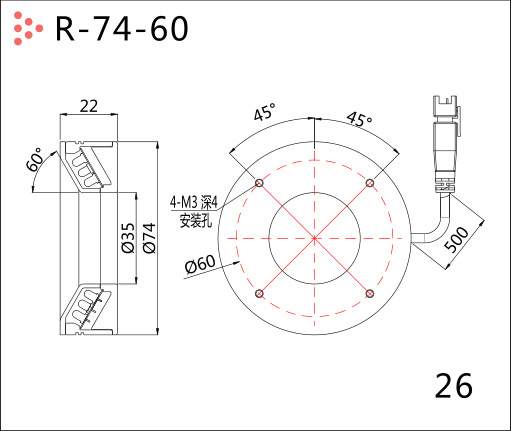

26		KR-74-60	24	4.5	4.5	4.5	≈120
27		KR-74-70	24	4.5	4.5	4.5	≈140

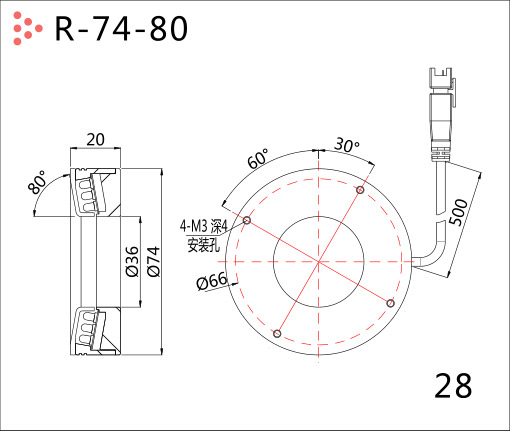

28		KR-74-80	24	4.5	4.5	4.5	≈120

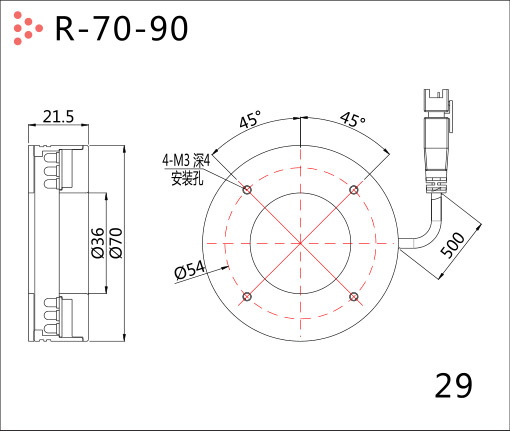

29		TR-70-90	24	3.6	5.4	4.3	≈140

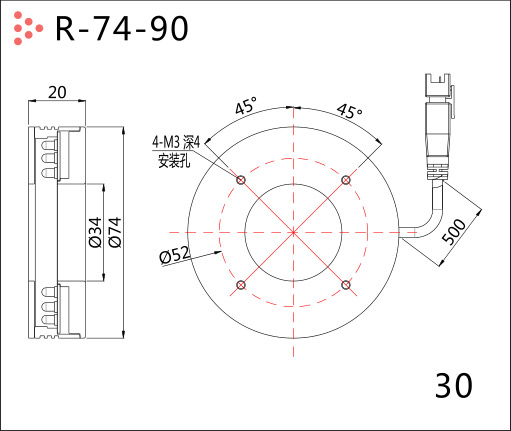

30		KR-74-90	24	4.5	4.5	4.5	≈150

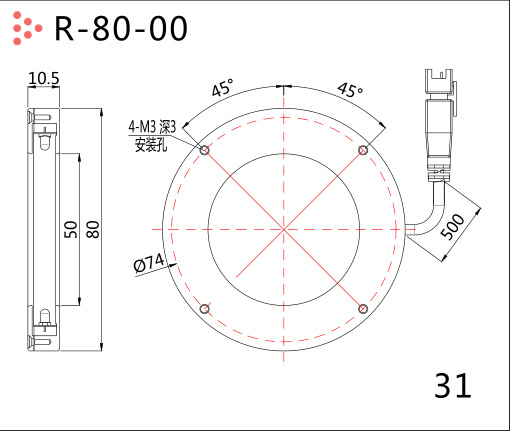

31	80+	R-80-00	24	1	1.8	2.1	≈60

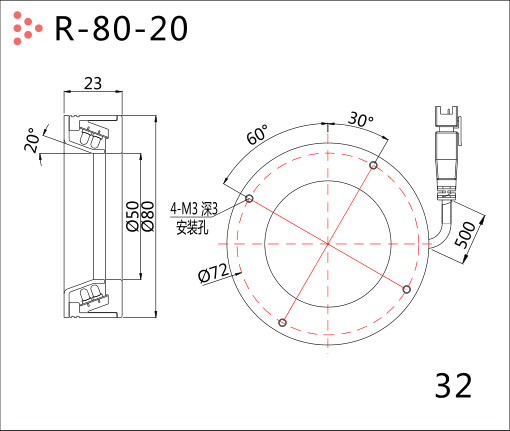

32		R-80-20	24	2.5	4	4.3	≈140

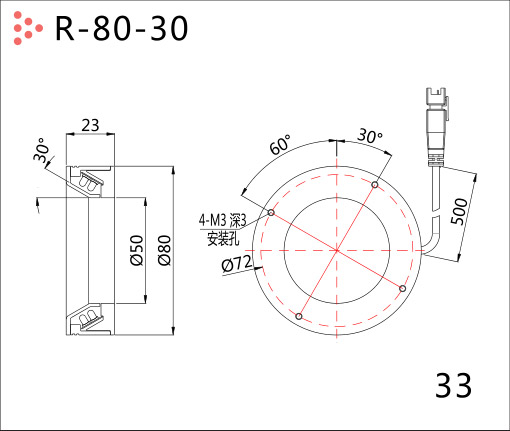

33		R-80-30	24	2.5	4	4.3	≈140

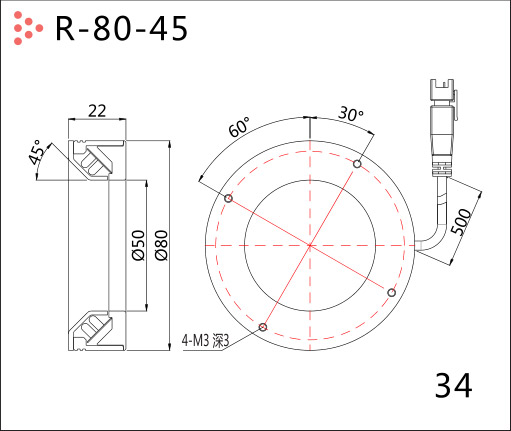

34		R-80-45	24	2.5	4	3.6	≈140

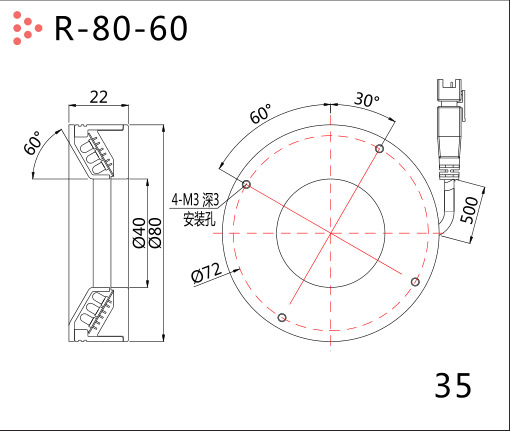

35		R-80-60	24	3.6	5.7	5.7	≈170

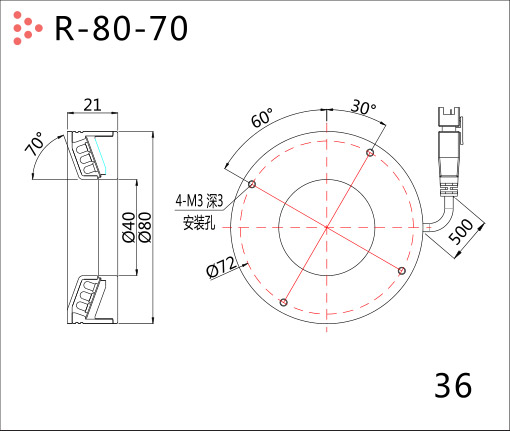

36		R-80-70	24	3.6	5.7	5.7	≈170

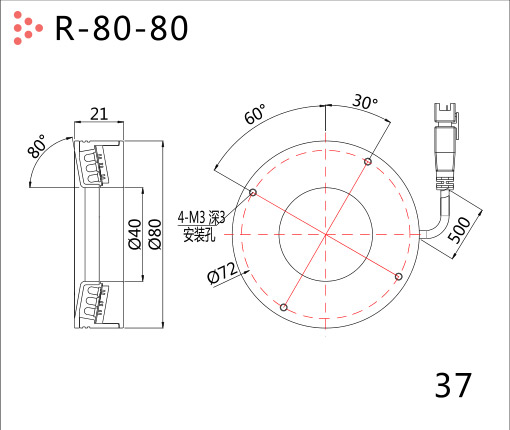

37		R-80-80	24	3.6	5.7	5.7	≈170
38		TR-80-90	24	3.6	5.7	5.7	≈180

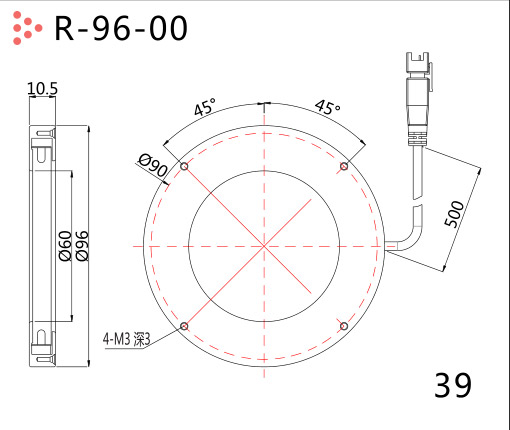

39	90+	R-96-00	24	2.1	3.2	2.8	≈100

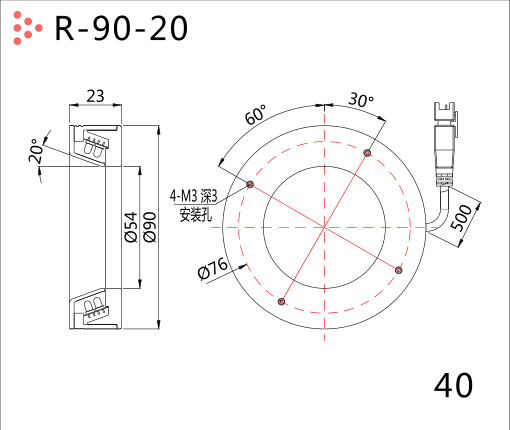

40		R-90-20	24	3.6	5	5	≈160

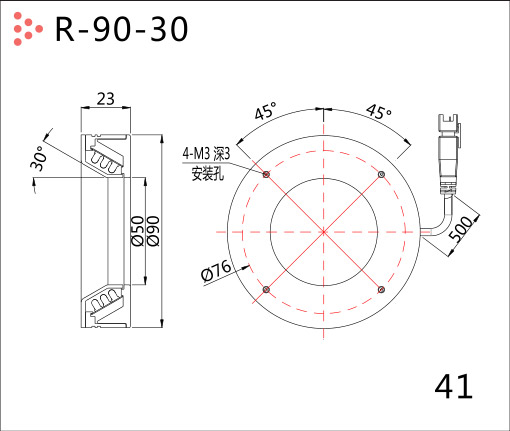

41		R-90-30	24	5.7	8.6	7.2	≈200

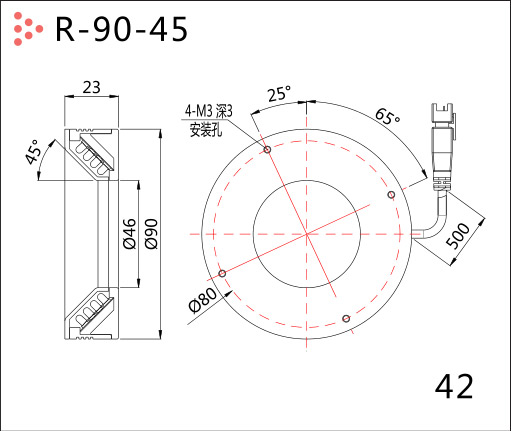

42		R-90-45	24	6.4	10.8	8.6	≈250

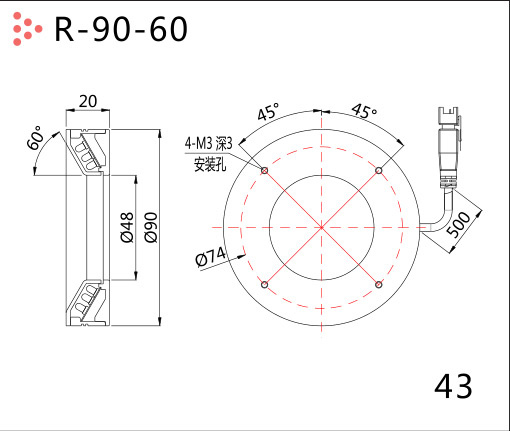

43		R-90-60	24	5.7	8.6	7.2	≈200

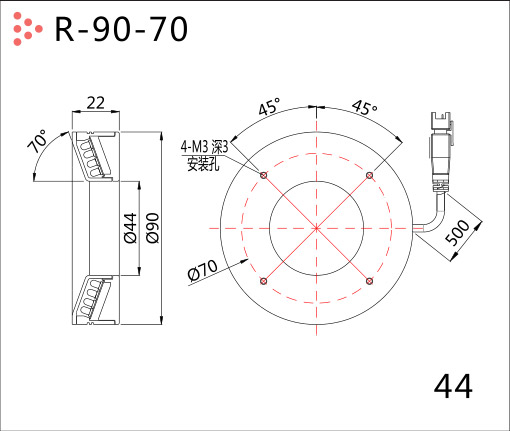

44		R-90-70	24	6.4	10.8	8.6	≈250

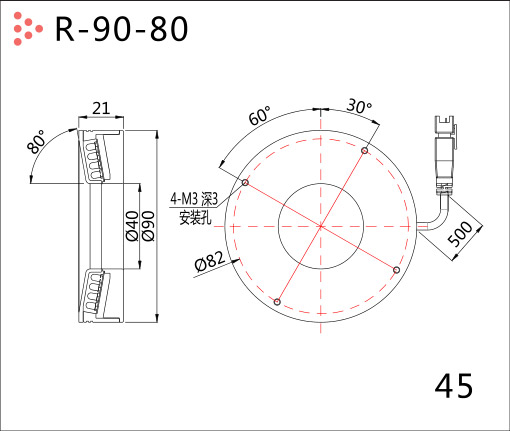

45		R-90-80	24	6.4	9	8.6	≈250
46		TR-90-90	24	6.4	9	8.6	≈250

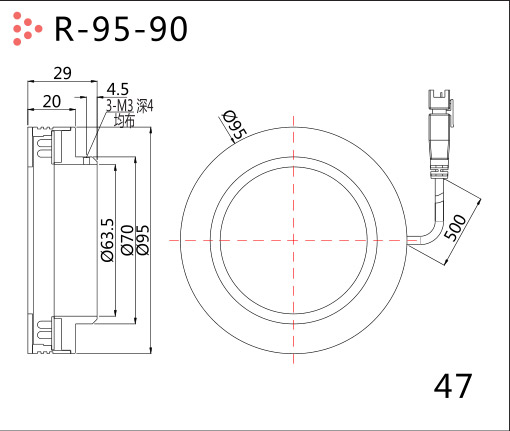

47		TR-95-90	24	3.2	5.4	4.3	≈80

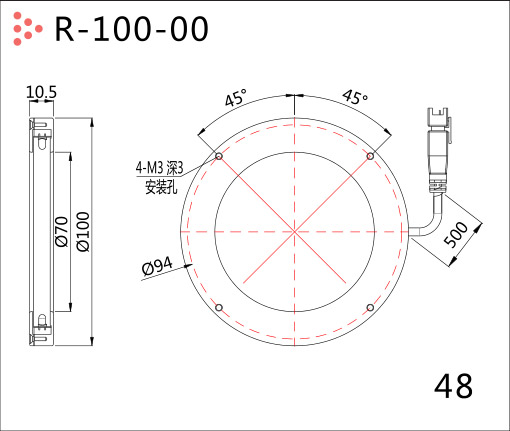

48	100+	R-100-00	24	2.1	3.2	2.8	≈100

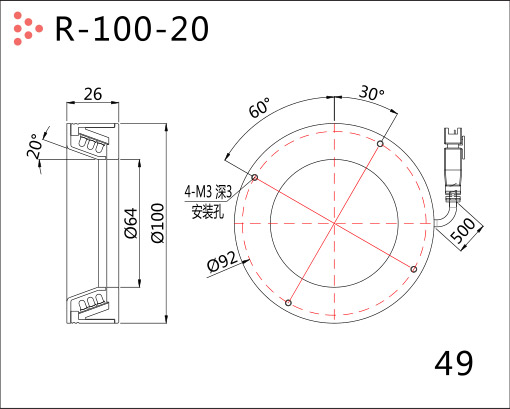

49		R-100-20	24	3.6	5.4	5	≈200

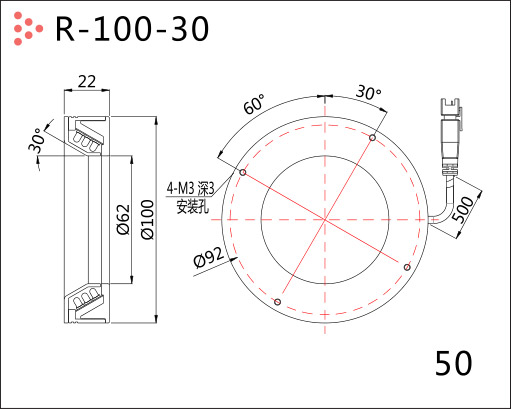

50		R-100-30	24	3.6	5.4	5	≈200

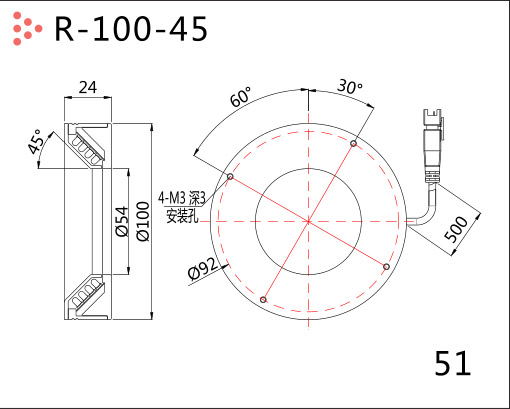

51		R-100-45	24	5	8.6	8.6	≈250

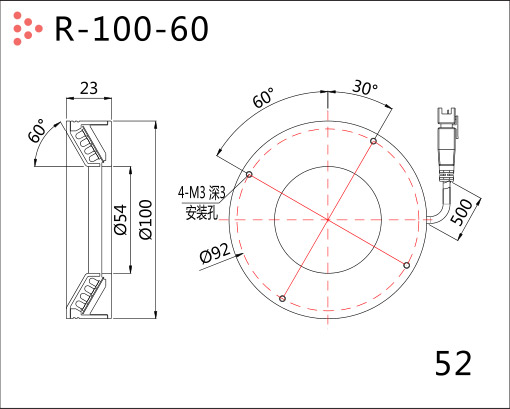

52		R-100-60	24	5	8.6	8.6	≈250

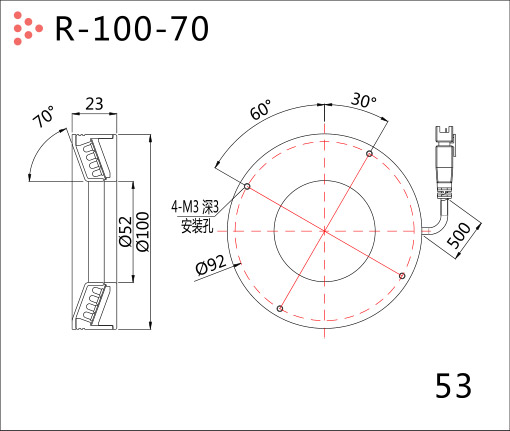

53		R-100-70	24	5	8.6	8.6	≈250

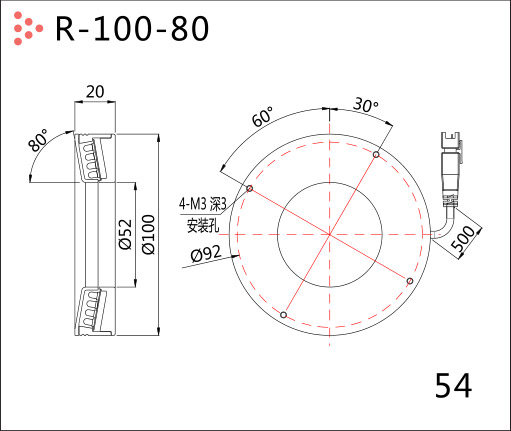

54		R-100-80	24	5	8.6	8.6	≈250

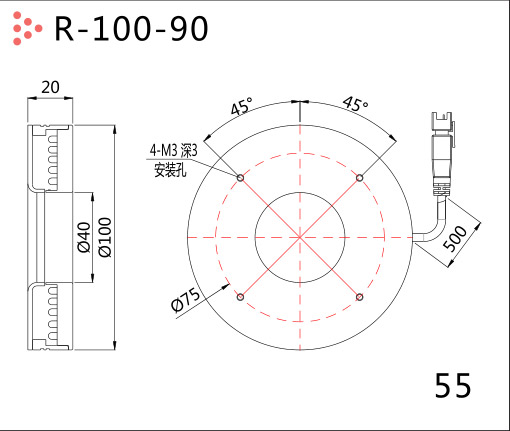

55		TR-100-90	24	7.5	12.6	12.6	≈320

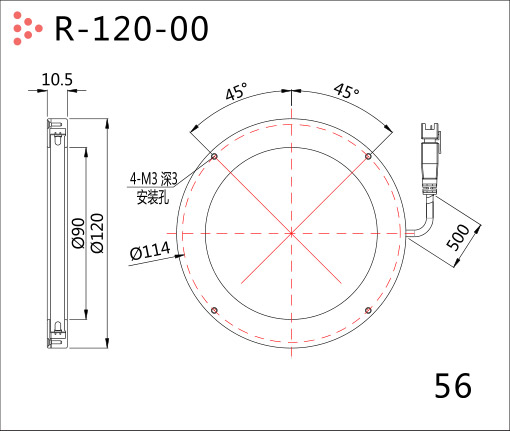

56	120+	R-120-00	24	2.1	3.2	2.8	≈140

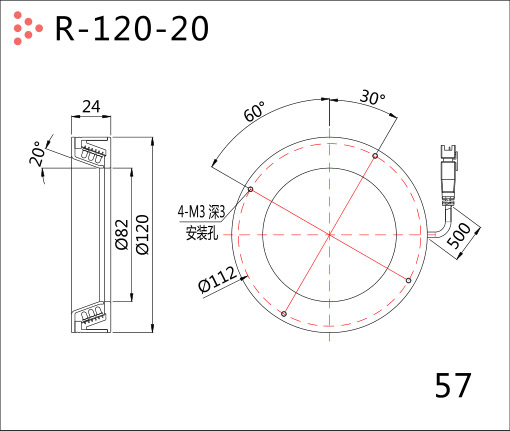

57		R-120-20	24	7.5	10	10	≈260

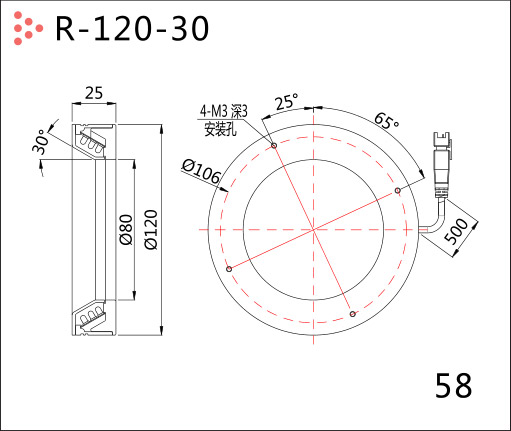

58		R-120-30	24	7.5	12.6	10	≈260
59		R-120-45	24	9.3	13.3	12.2	≈300

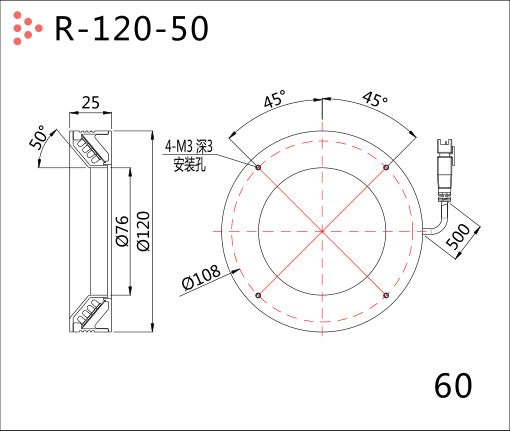

60		R-120-50	24	9.3	15.4	13	≈300

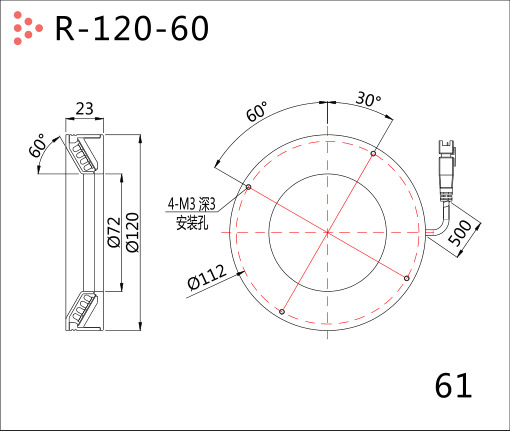

61		R-120-60	24	9.3	13.3	12.2	≈300

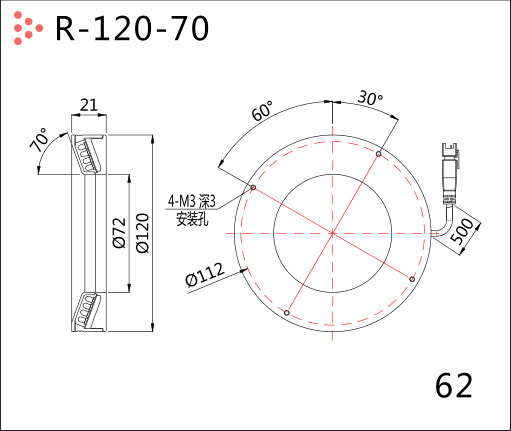

62		R-120-70	24	9.3	13.3	12.2	≈300

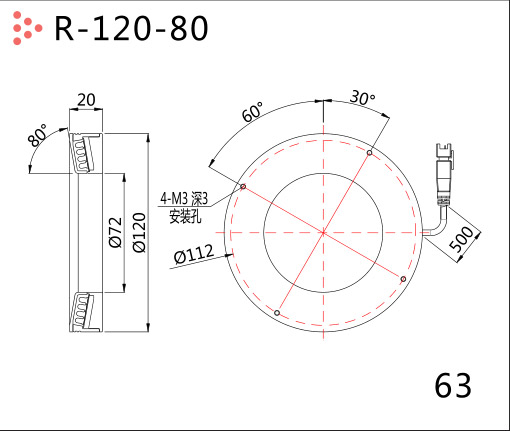

63		R-120-80	24	9.3	13.3	12.2	≈300

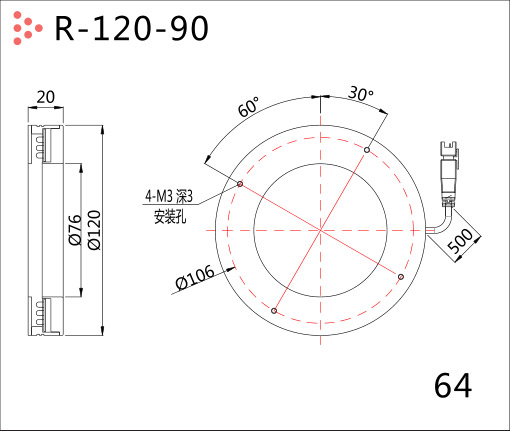

64		TR-120-90	24	7.9	11.8	9.3	≈260

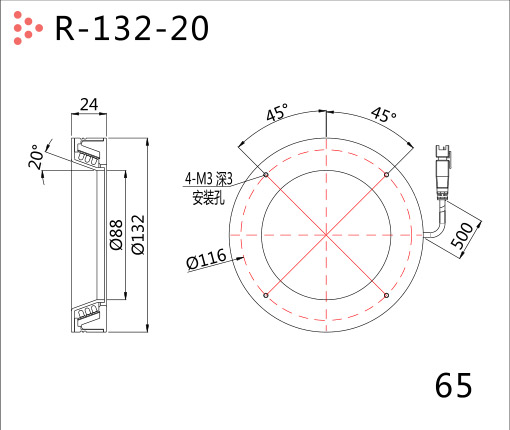

65	130+	R-132-20	24	8.6	12.9	10	≈280
66	140+	R-145-75	24	16	20	20	≈200
66	140+	R-146-00	24	2.8	4.3	2.8	≈200

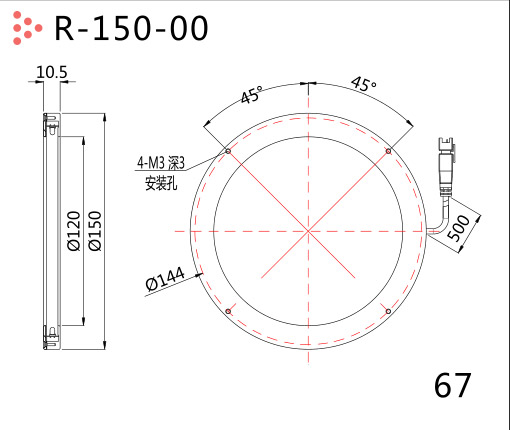

67	150+	R-150-00	24	2.8	4.3	2.8	≈220
68		R-150-20	24	9	13	13	≈330

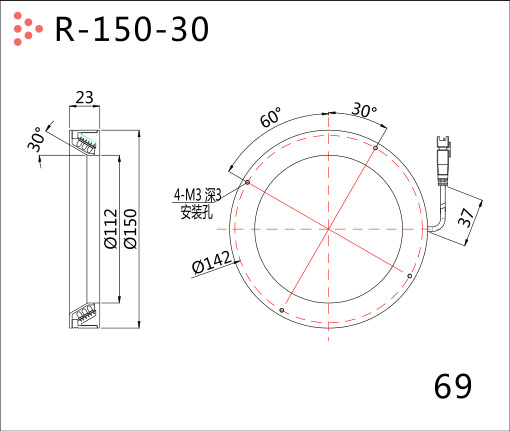

69		R-150-30	24	9	13	13	≈330
70		R-150-45	24	9	13	13	≈330
71		R-150-60	24	9	15	13	≈330
72		R-150-70	24	12.2	17.2	17.2	≈400
73		R-150-80	24	12.2	17.2	17.2	≈400
74		TR-150-90-10P	24	24	28	28	≈400

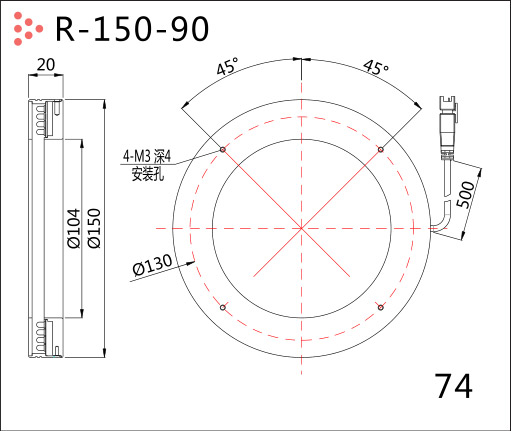

74		TR-150-90	24	11.5	17.2	13.7	≈450
75	170+	R-170-20	24	11.5	17.2	13.7	≈380

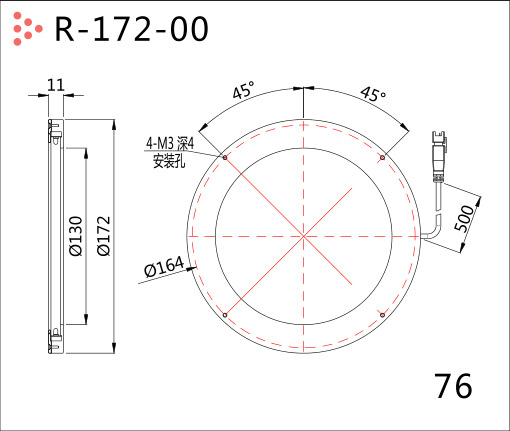

76	170+	R-172-00	24	4.3	5.7	5	≈230

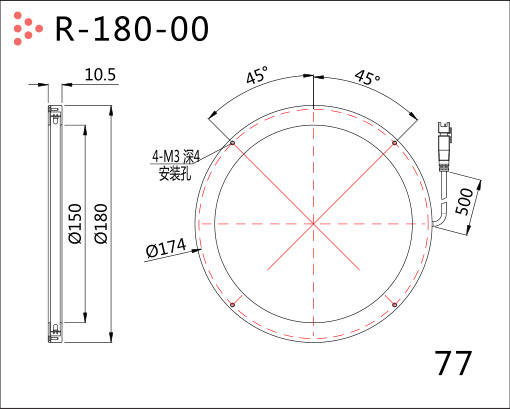

77	180+	R-180-00	24	4.3	5.7	5	≈250

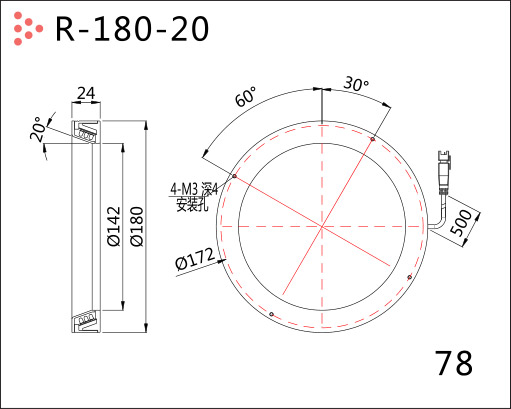

78		R-180-20	24	9.7	13.7	13.7	≈470
79		R-180-30	24	21.6	32.4	25.9	≈660

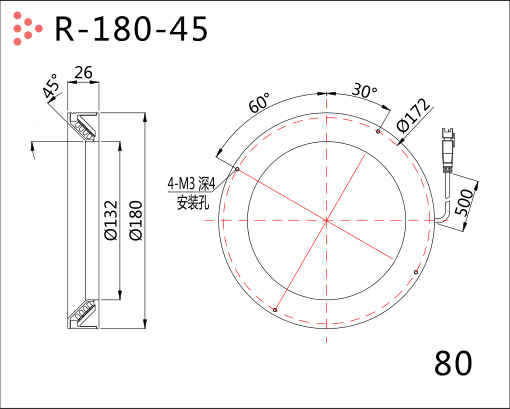

80		R-180-45	24	14	20	18.7	≈550

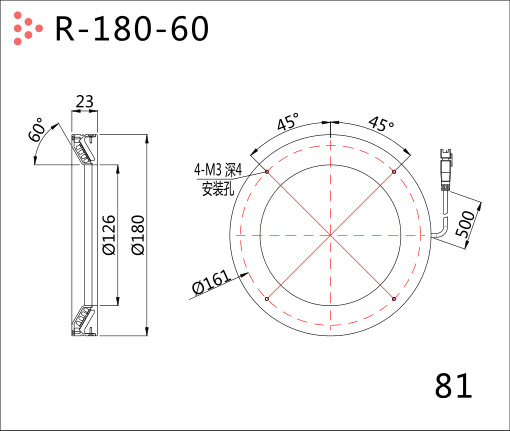

81		R-180-60	24	15.8	23.7	18.7	≈550

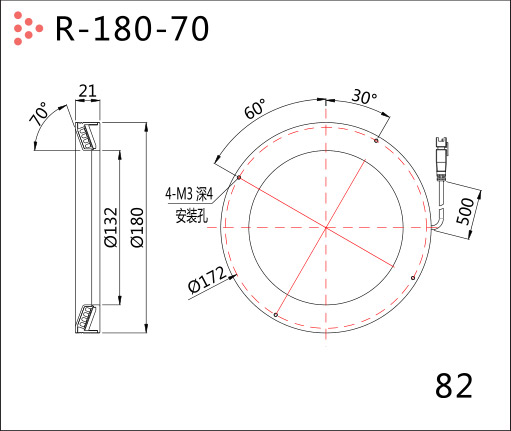

82		R-180-70	24	14	20	18.7	≈550

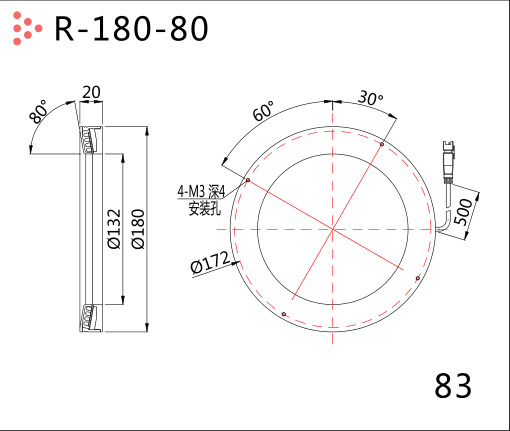

83		R-180-80	24	14	20	18.7	≈550

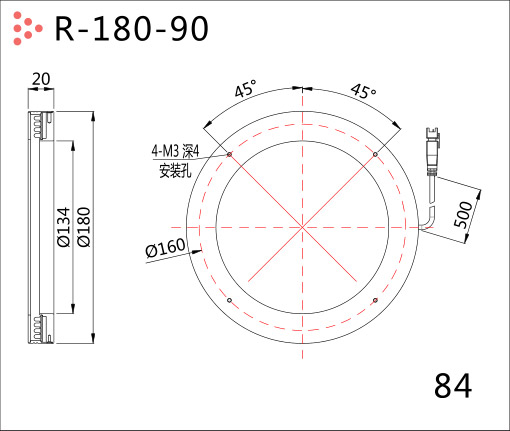

84		TR-180-90	24	14	20	18.7	≈620
85	200+	R-200-00	24	4	5.7	5.7	≈320

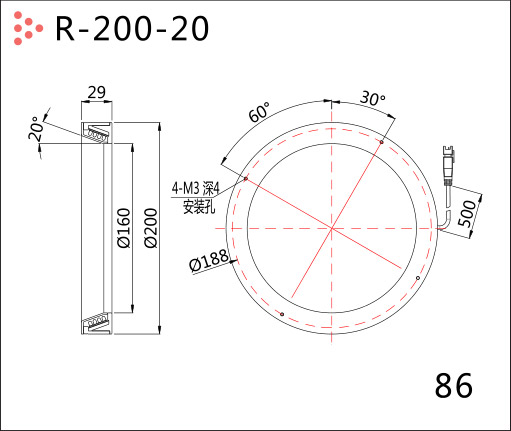

86		R-200-20	24	17.2	24.8	23	≈600

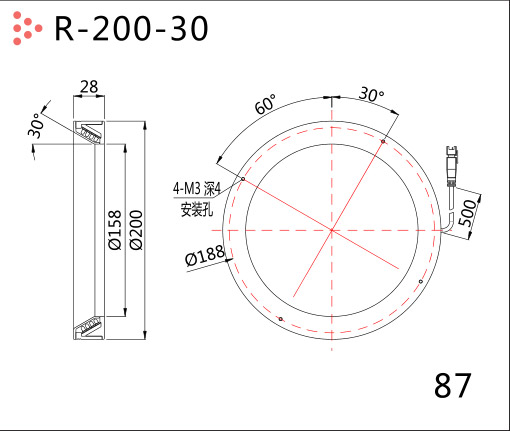

87		R-200-30	24	17.2	24.8	23	≈600

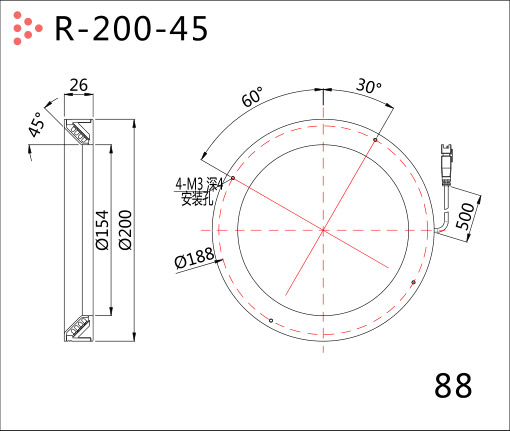

88		R-200-45	24	17.2	24.8	23	≈600

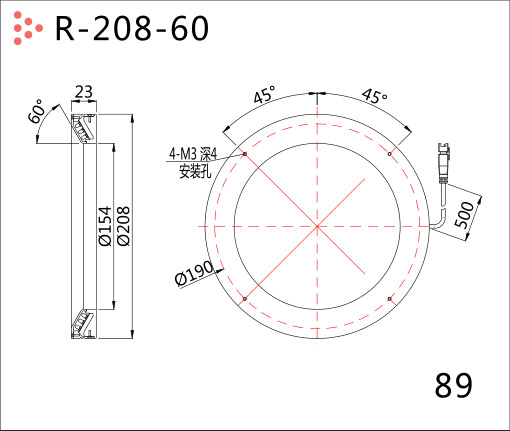

89		R-208-60	24	15.1	21.6	17.2	≈530

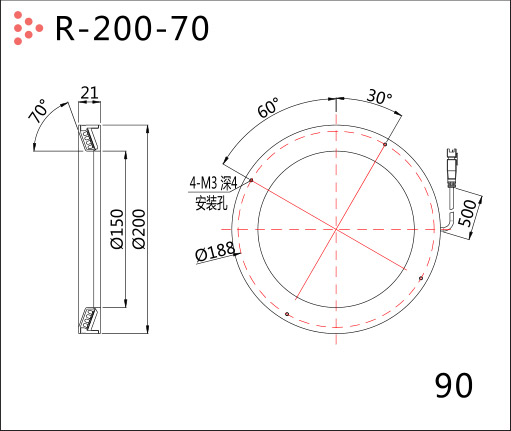

90		R-200-70	24	17.2	24.8	23	≈600

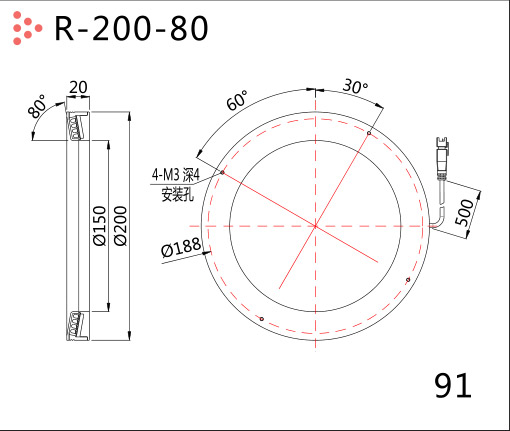

91		R-200-80	24	17.2	24.8	23	≈600
92		TR-200-90	24	17.2	24.8	23	≈670

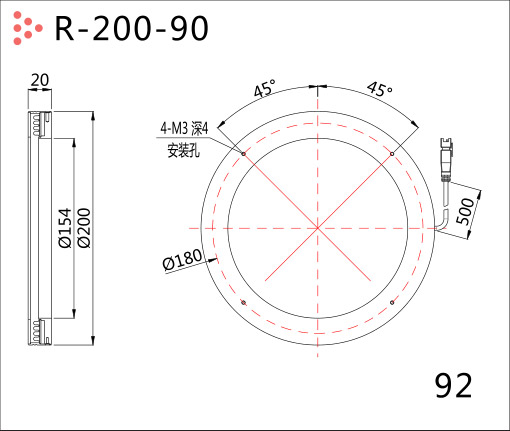

93		R-200-90-6P	24	24	30	30	≈670
93	210+	R-213-00	24	4.3	7.2	5.7	≈340

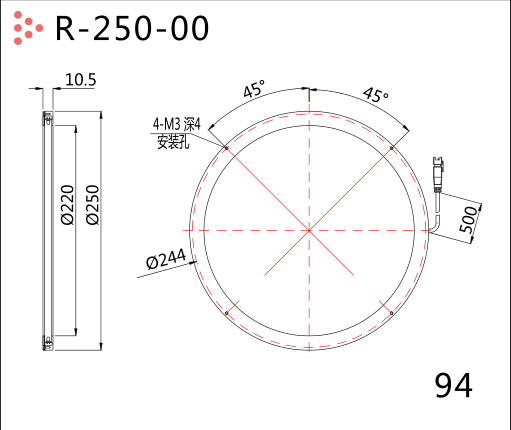

94	250+	R-250-00	24	5	7.2	7.2	≈400

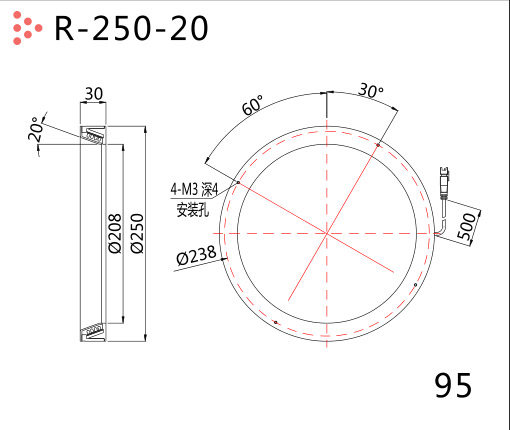

95		R-250-20	24	21.6	31	28.8	≈750

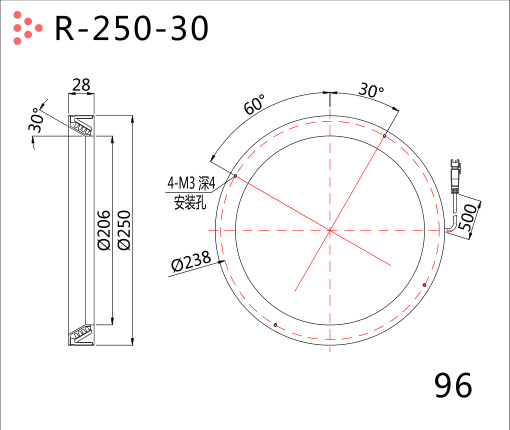

96		R-250-30	24	21.6	31	28.8	≈750

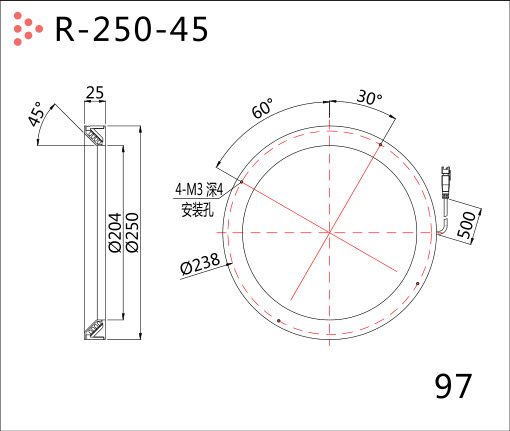

97		R-250-45	24	21.6	31	28.8	≈750

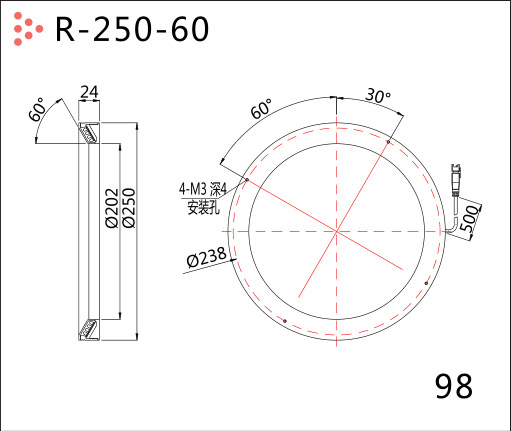

98		R-250-60	24	21.6	31	28.8	≈750
99		R-250-70	24	21.6	31	28.8	≈750

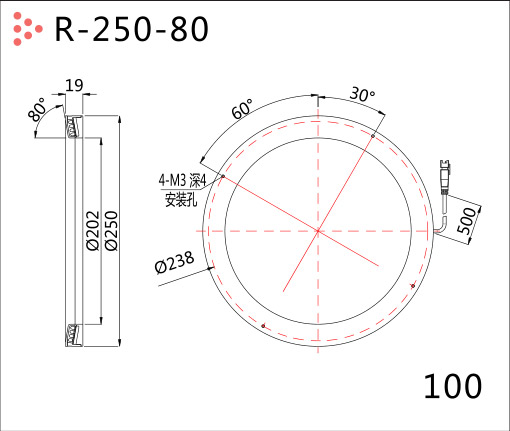

100		R-250-80	24	21.6	31	28.8	≈750

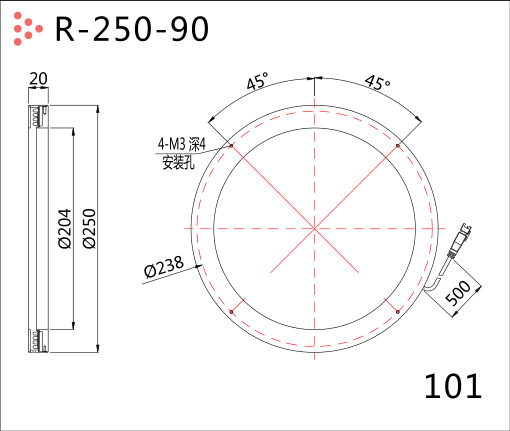

101		TR-250-90	24	21.6	31	28.8	≈850
漫射板可以根据客户需求是否添加； diffusion plates can be added according to customer requirements 可以到漫射板系列选项其他规格，常用环形光源默认为FD系列； Other specifications can be selected for the diffuser series. The commonly used ring light source is the FD series by default.
