拉丝工艺的字符检测

案例讲解

我们日常用的保温杯盖子之类的零件。

需要检测产品的上的字符因为零件表面是拉丝工艺，打光的时候不同方向的光线照射会呈现不同的效果。

但是检测时现场无法保证零件检测时来料的方向，所以我们需要用一款能够在任何角度都能拍摄出同样效果的光源。在同普通的光源中，样品会产生两种不一样的打光效果。

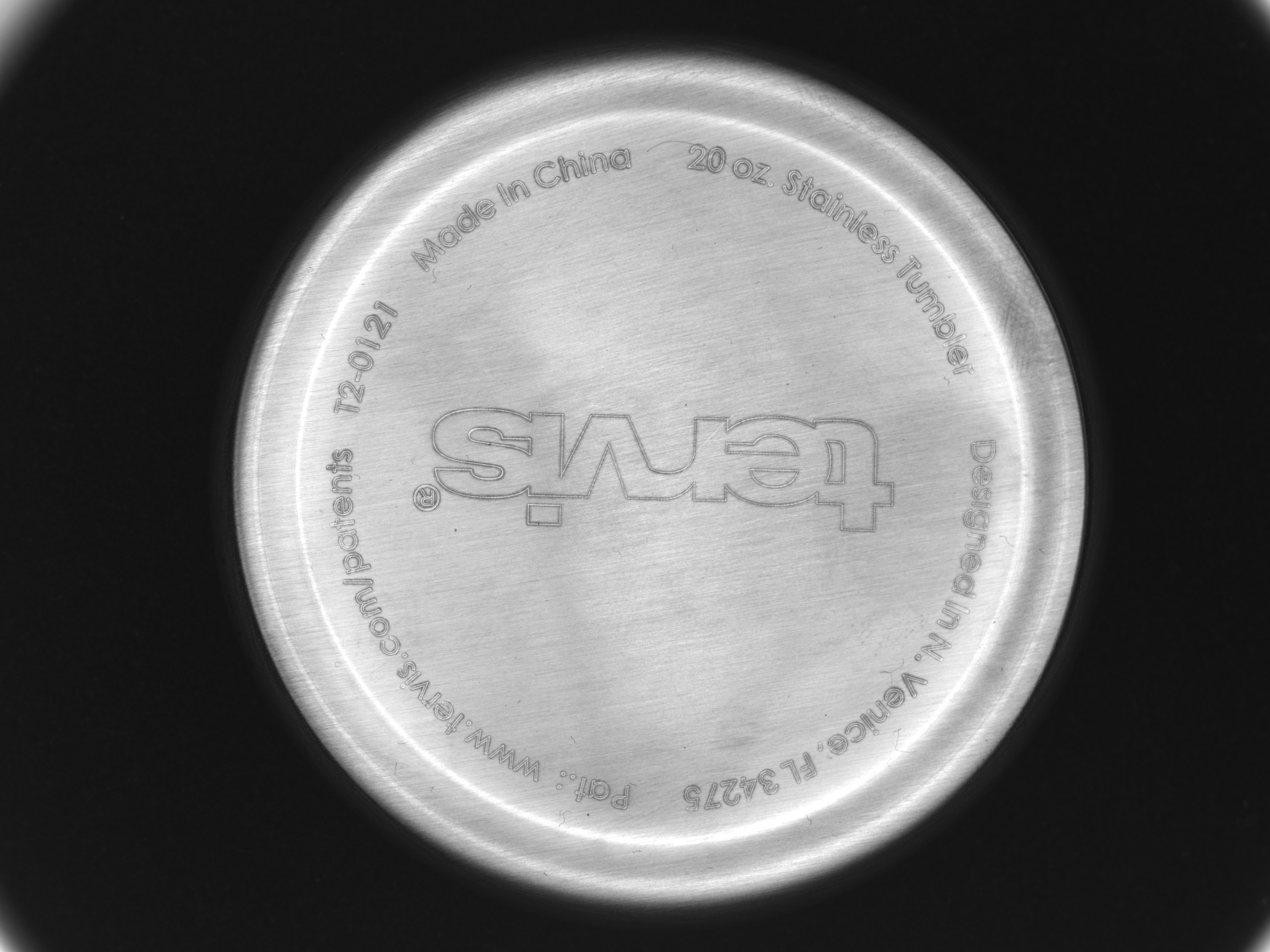

产品未打光效果

案例图片

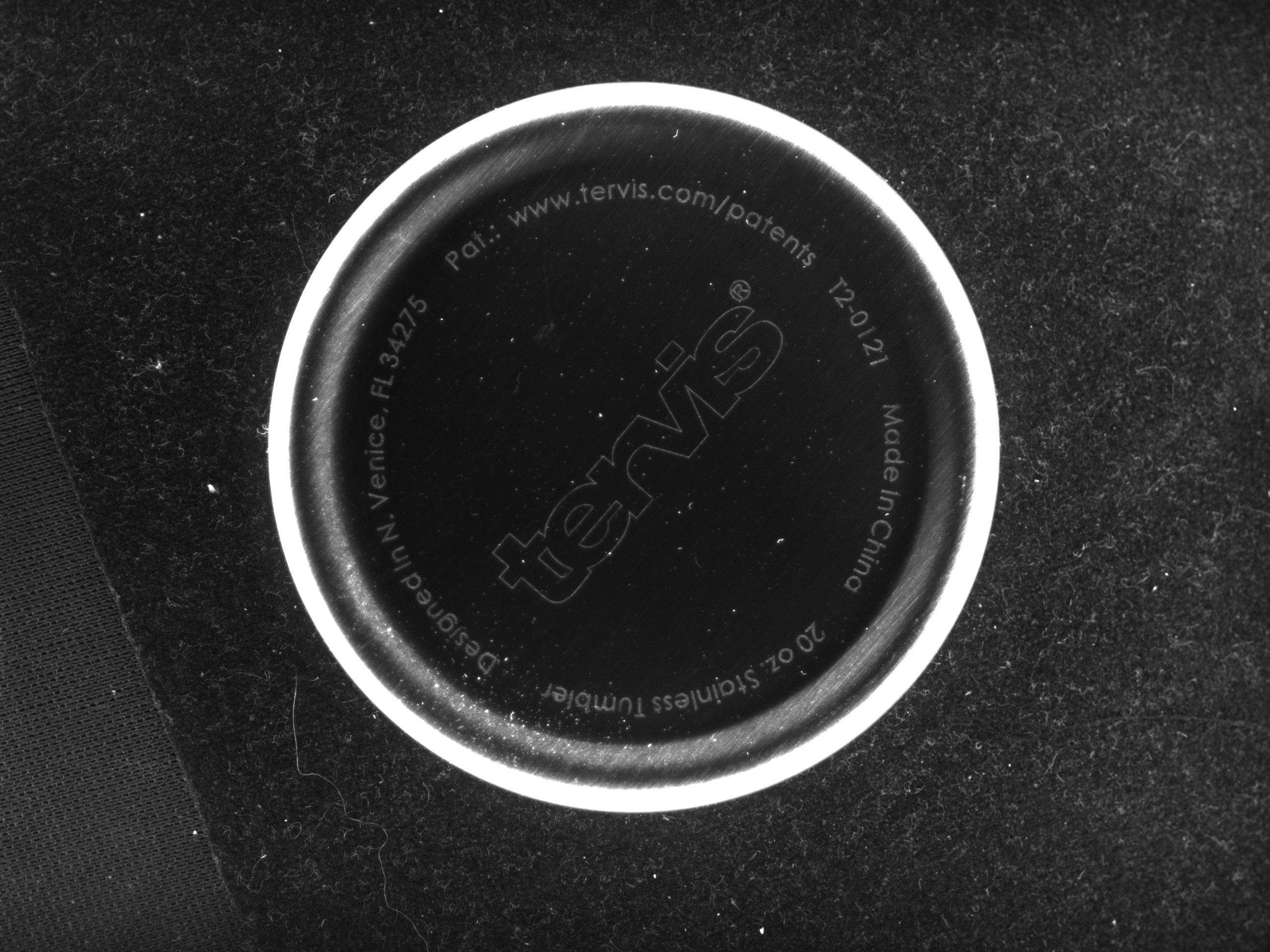

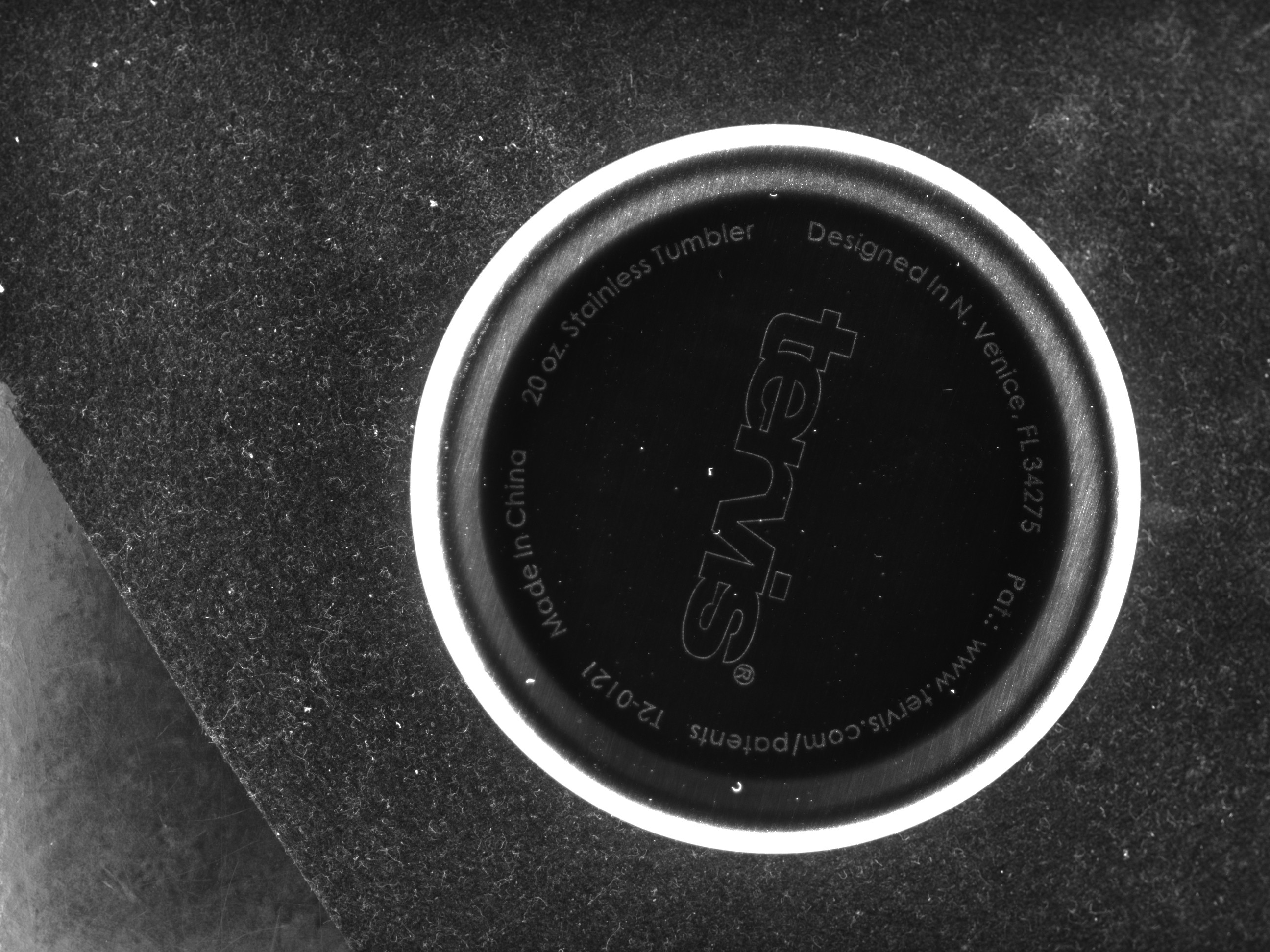

竖直方向水平方向

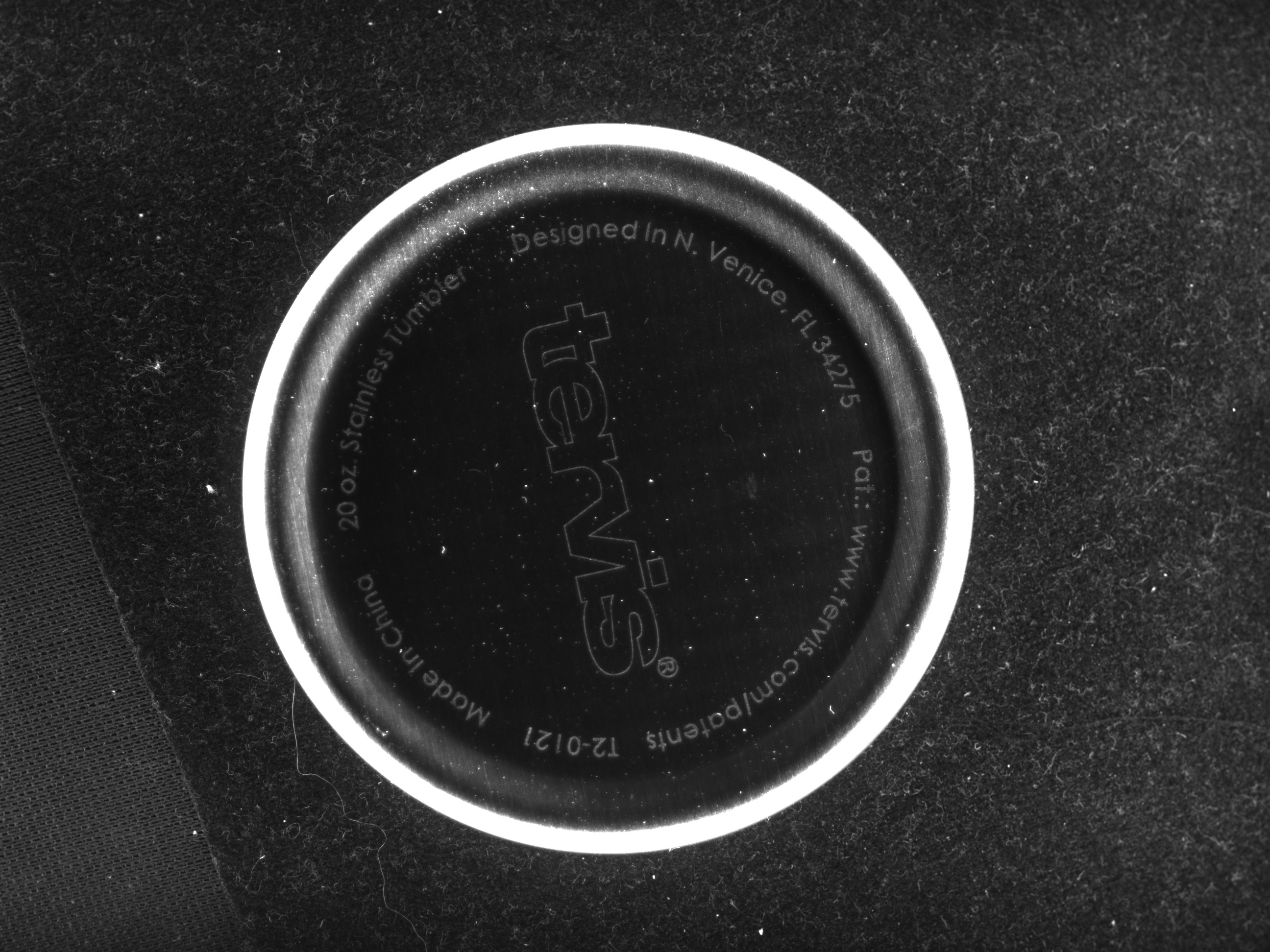

使用了我们自己研发的一种特殊光源后，零件来料在任何方向都能拍出同样的效果

案例图片

检测总结

·打光字符检测

·由于零件表面有拉丝工艺，打光时不同光线照射会呈现不一样的效果

·保证零件在不同的方向，效果一致

选光源的一般过程

·了解项目需求，明确要检测或者测量的目标。
·分析目标与背景的区别，找出两者之间成像差异最大的光学现象。
·根据光源与目标之间的配合关系，初步确定光源的类型及颜色。
·用实际光源测试，以确定满足要求的打光方式。
·根据现场实际情况，确定客户的产品。
