选择机器视觉光源时,了解各种类型的光源及其适用场景是至关重要

2024-05-09 15:54:37 浏览:145 咨询电话:13924345841

下面是常见的机器视觉光源类型及其检测场景:

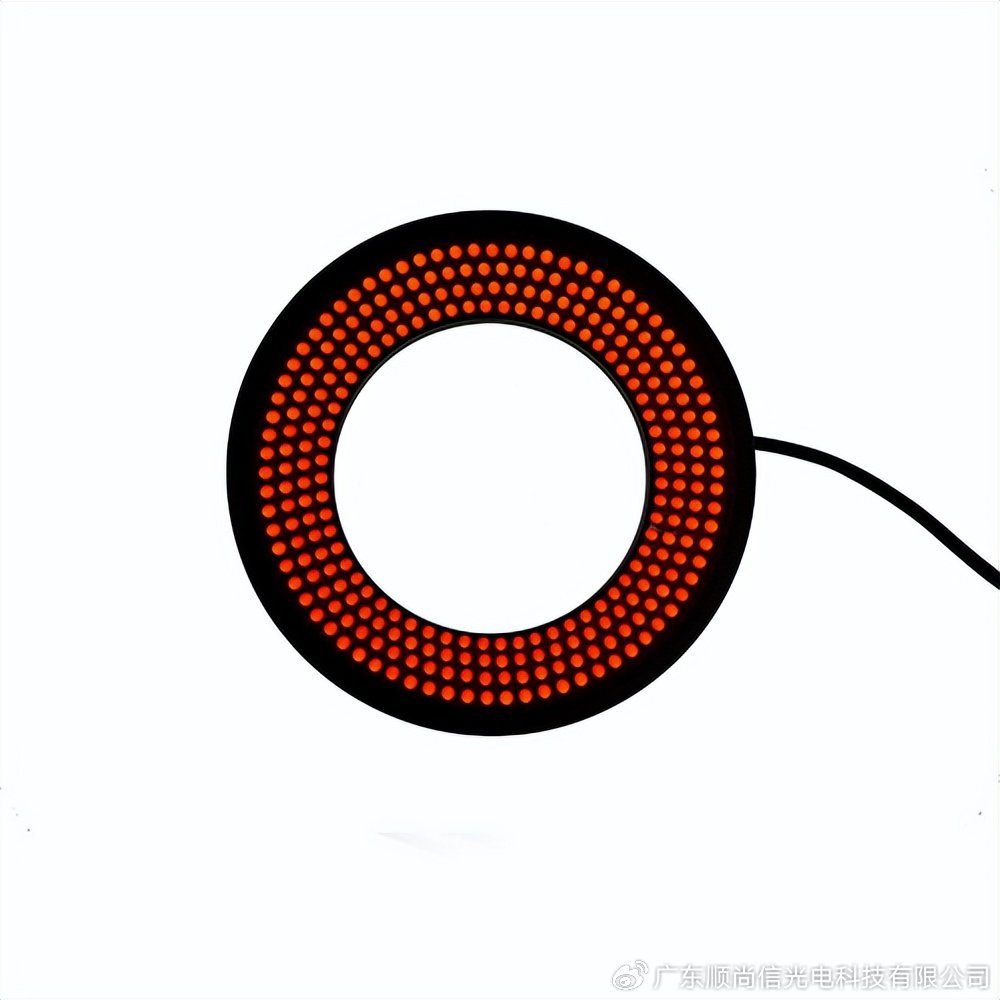

  1. 环形光源:适用于IC等半导体产品的外观字符检测、PCB电路基板与元件检测、通用外观检测等。





  1. 环形无影光源:用于检测高反光但不平整表面划痕、缺陷、印刷条码、指纹、图文、高亮金属手机外壳面板字符等。

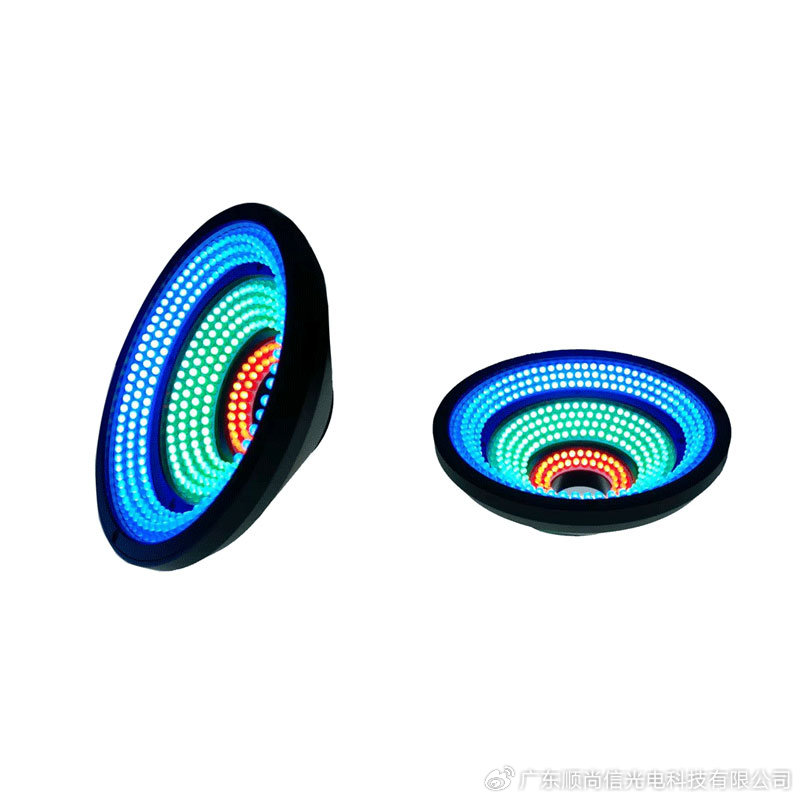

  1. AOI光源:适用于电路板焊锡检测、多层次物件检测、多颜色字符检测等。

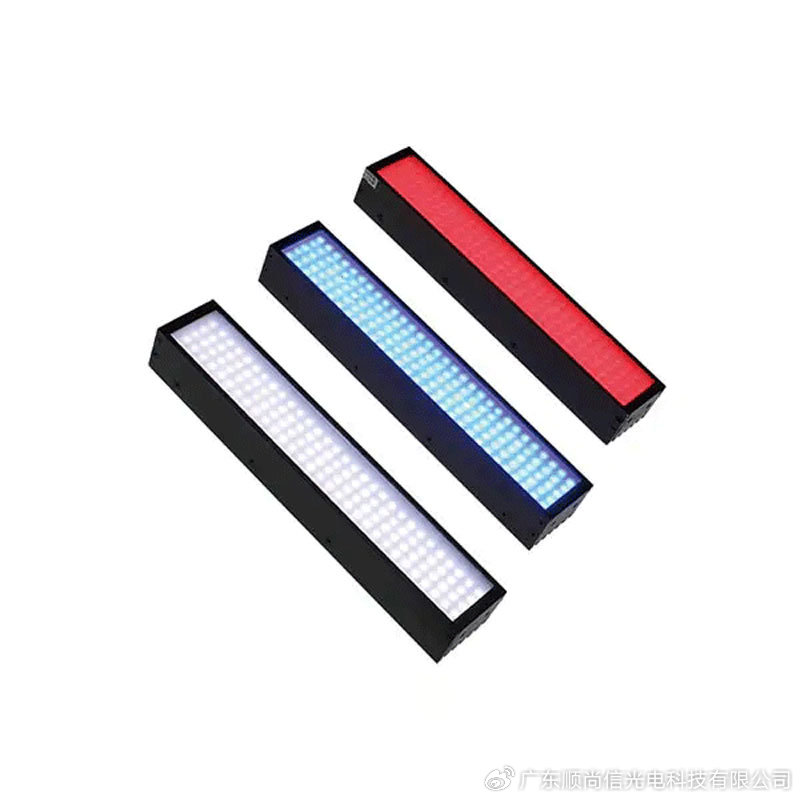

  1. 高均匀条形光源:用于大幅面字符检测、大工件定位检测、PCB板线路检测等。





  1. 条形光源:适用于检测包装破损、LCD字符、定位标记、液晶元件、金属表面检测、连接器引脚平整度检测等。



  1. 高亮条形光源:主要用于大幅印刷面字符检测、大工件定位检测、PCB板丝印检测等。



  1. 同轴光源:适用于检测晶片上的激光标注、高反光面的划伤检测、玻璃上的二维码等。



  1. 平行同轴光源:用于检测CD、DVD及蓝光光碟表面污点、划痕、污渍等、检测反光平面上的划痕、检测玻璃上的微小气泡激光雕刻字符的识别等。



  1. 高亮同轴光源:适用于晶片检测、贴合检测、二维码、标点、污点检测等。



  1. 转角同轴光源:主要用于字符检测、尺寸检测、二维码、标点、污点检测等。



  1. 侧面导光源:适用于外型轮廓检测、玻璃瓶破损、瓶内异物检测、透明物体表面划痕、脏污检测、物品定位检测等。



  1. 开孔侧面导光源:用于外型轮廓检测、玻璃瓶破损、瓶内异物检测、透明物体表面划痕、脏污检测、物品定位检测等。



  1. 面光源:主要适用于外形轮廓测量、加工尺寸测量、玻璃瓶破损、异物检测、透明物体表面划痕、污渍或内部异物、破损等检测。



  1. 平行面光源:用于外形轮廓测量、加工尺寸测量、玻璃瓶破损、异物检测、透明物体表面划痕、污渍或内部异物、破损等检测。



  1. 点光源:适用于检测微小元件、安装空间较小的视觉系统、LCD面板检测、MARK点定位等。



  1. 圆顶光源:主要用于检测反光、不平整表面、曲面、凹凸面、弧面检测、检测电容器表面破损、凹凸面字符、线条检测等。



  1. 线性光源:适用于大幅面印刷品表面缺陷检测、大幅面尺寸定位检测、PCB板线路检测、LCD、TP屏外观检测等。



  1. 高亮线性光源:用于大幅面印刷品表面缺陷检测、大幅面尺寸定
